小黑和小白

xiaoyuanyi · 发表于 2009-3-11 19:45

无意中看到了小黑和小白的“裸照”，把他们两个拉到一块给大家看看：
这个是小白打开后盖的（摘自本论坛的小白区）：

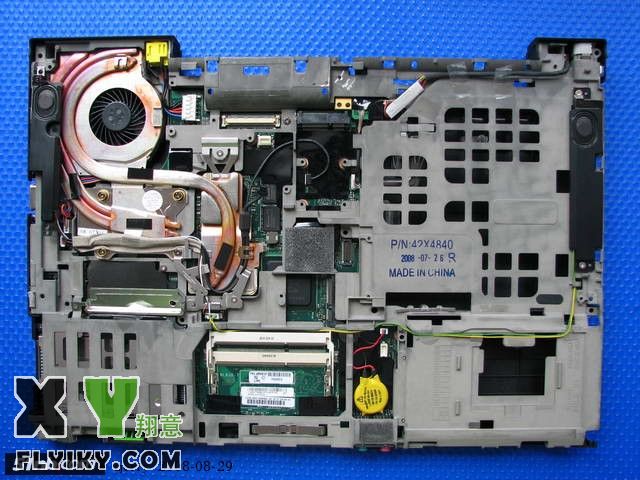

这个是小黑拆掉前盖的：

小白的主板：

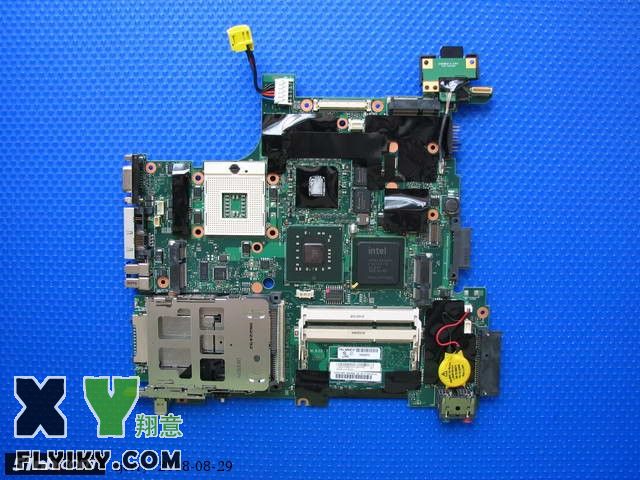

下黑的主板：

我们从图上可以看出，小白的主板是装在一体的铝质外壳上面的，小黑的主板是装在放滚镁制架上面的。
小白的主板为了适应他们采用的散热体制，采用了部分挖空PCB版的方法，小黑的主板则是比较完整的主板。

rsf1226 · 发表于 2009-3-11 20:13

真强，我看到行货有款小白，超薄，不知道那散热是怎么做的？

sbitxmtd · 发表于 2009-3-11 20:38

哥们你太强了.支持你,

xiaoyuanyi · 发表于 2009-3-11 20:50

呵呵我觉得小白的主板的这种造型对电磁兼容和PCB的布线会造成一些影响，因为PCB板讲究的就是内电层的完整性，这样它的性能会达到最佳，当然也不是说小白的主板不好。小白的这种造型就是为了适应散热体制的要求，完全是为了整体布局的美观，也就是小白的卖点。

许玮伦 · 发表于 2009-3-11 21:04

感觉小白的工艺更高些!!

hlf2007 · 发表于 2009-3-11 22:11

还是穿上衣服打扮一下比较好看。

EddieFan · 发表于 2009-3-11 22:22

设计思路完全不同，THINKPAD更追求可靠性。

wdxfokok · 发表于 2009-3-12 00:53

LD说的对，thinkpad的好像好一些

youngku · 发表于 2009-3-12 09:38

设计思路肯定不一样。

xiyouguo · 发表于 2009-3-12 10:04

两者都喜欢！可惜不能兼得

admini · 发表于 2009-3-12 11:29

感觉小白的工艺更高些!!
许玮伦发表于 2009-3-11 21:04

小黑的主板和普通台式机主板的部件差不多，小白的很pp

估计小白的散热更好些吧

jason_lu2008 · 发表于 2009-3-12 12:33

小白的主板还真独特呢，样子也嗲

icemanqi · 发表于 2009-3-12 14:21

还是小黑的好

xiaoyuanyi · 发表于 2009-3-12 16:48

谁的散热好呢？还是用事实说话吧

xiaoyuanyi · 发表于 2009-3-12 17:16

先看看小白的散热系统：
散热管道

散热风扇

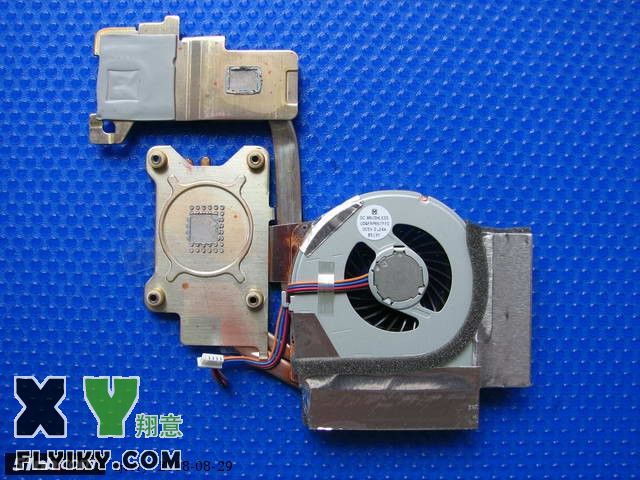

小黑的散热系统全图

风扇正面

风扇反面

小白采用的散热方式是散热管道和散热风扇分开的，而且风扇很小，旁边有个参照的硬币。
小黑采用的散热方式是一体散热，风扇比较大。
我们再看小白的主板上面三个主要发热芯片的布置，是采用一条线的分散布局，很显然这种布局散热效率不会高，所以才会使用两个风扇一起工作以提高冷却效果。
小黑的主板上同样有三个热源，发热量最大的CPU是单独一个散热管道冷却，其他两个芯片用同一个散热管道。

xiaoyuanyi · 发表于 2009-3-12 17:20

感觉小白的工艺更高些!!
许玮伦发表于 2009-3-11 21:04

呵呵其实小白的工艺就高在那个一体成型的外壳上面，也就是他们的卖点了。

babeltree · 发表于 2009-3-12 18:18

一体成型的外壳看起来真不错

anlihua8445 · 发表于 2009-3-13 10:23

太专业了！
