翔意数码原创,T61拆机全过程!

  [复制链接]
xiaoshao_y
发表于 2007-6-8 14:28 | 显示全部楼层 |阅读模式

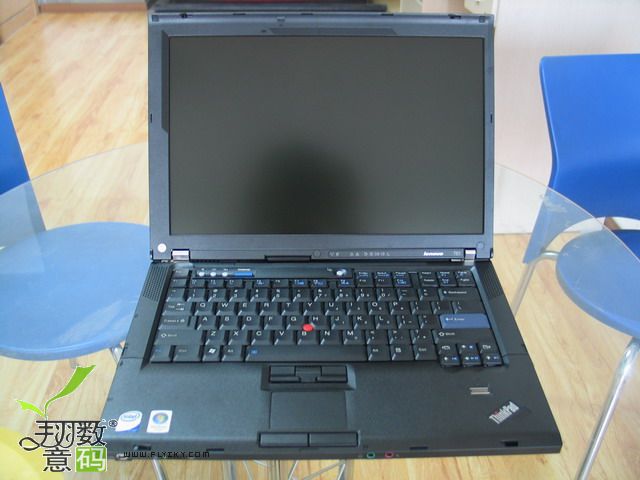

千呼万唤的T61终于出世了,之前很多朋友对T61充满了怀疑,为打消大家的疑虑,翔意特别推出T61拆机的全过程,使朋友们对新一代的小黑有一个初步的了解.
如下:

本贴的目的完全是为了服务T6X的客户，没有本站允许不能将本贴里面的任何文字或图片用于商业活动，违者必究!

T61的 构架基本和T60差不多,没有太多的差异

[ 本帖最后由 xiaoshao_y 于 2007-6-8 15:46 编辑 ]

<P>&nbsp;</P>
<P>&nbsp;</P>

<P>&nbsp;</P>

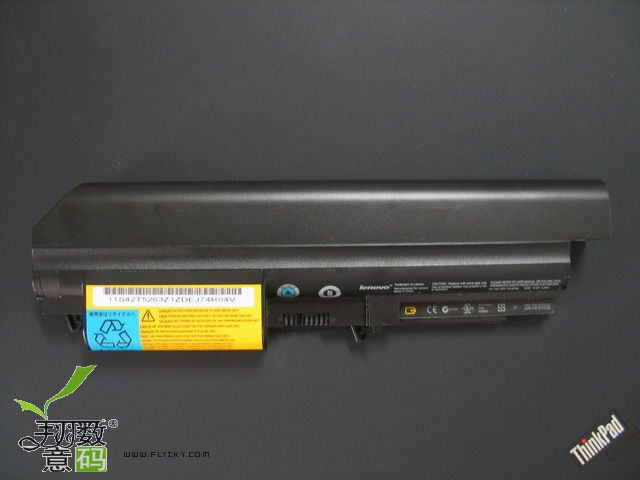

首先取下电池

首先取下电池

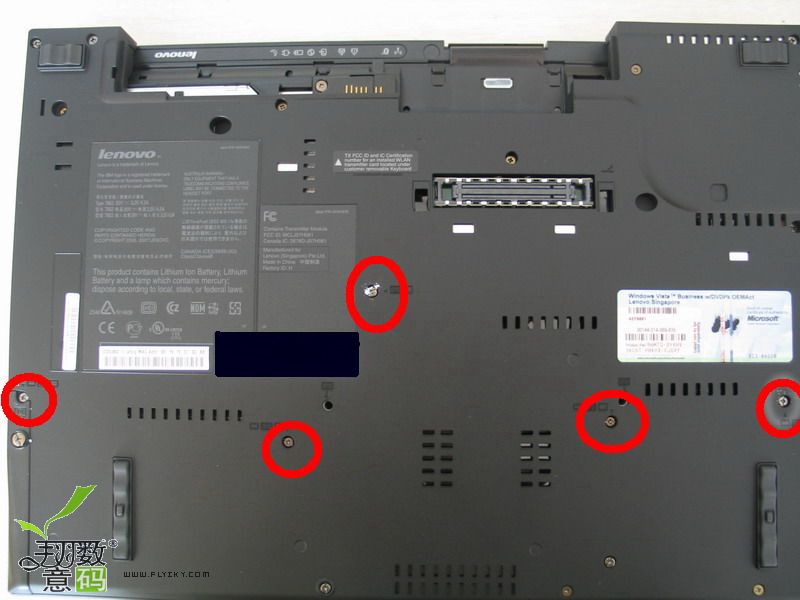

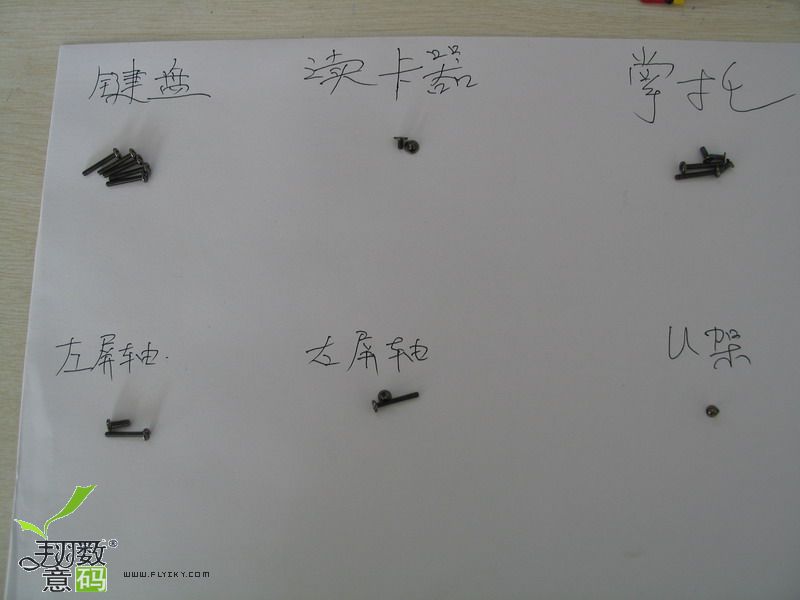

首先,我们要把键盘和掌托拆下来,如下:把标记的螺丝钉拧下

首先,我们要把键盘和掌托拆下来,如下:把标记的螺丝钉拧下

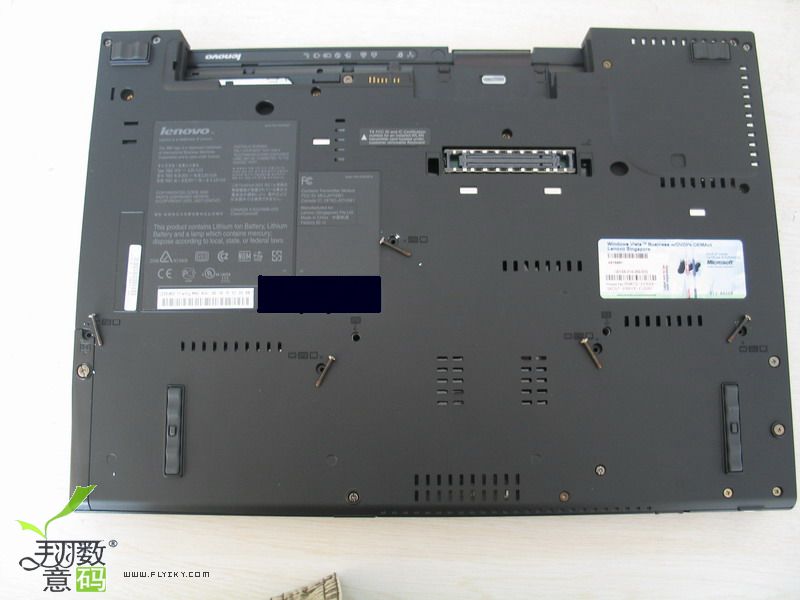

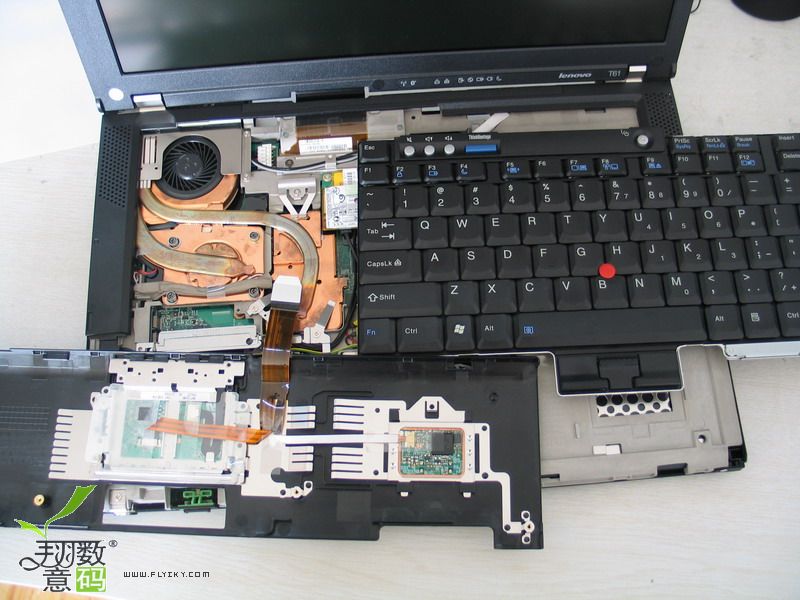

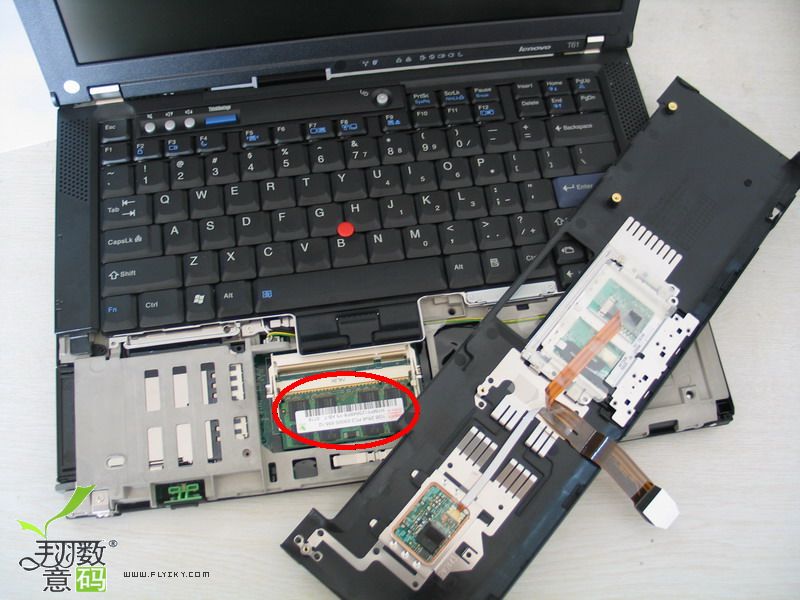

拧下螺钉后,就可以了,记得先卸掌托,不要野蛮操作,小心卡子

拧下螺钉后,就可以了,记得先卸掌托,不要野蛮操作,小心卡子

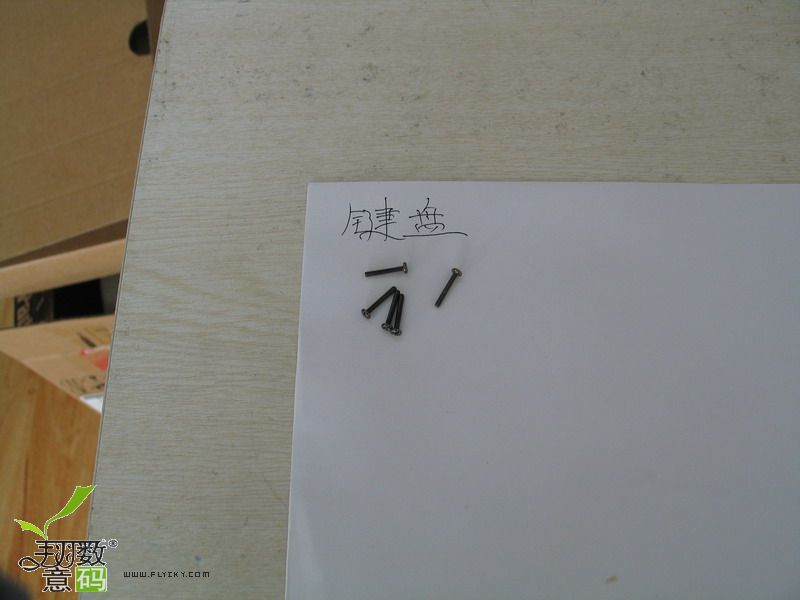

键盘简单,拿起来就可以了,别忘了拔掉连接线哦:(

键盘简单,拿起来就可以了,别忘了拔掉连接线哦:(

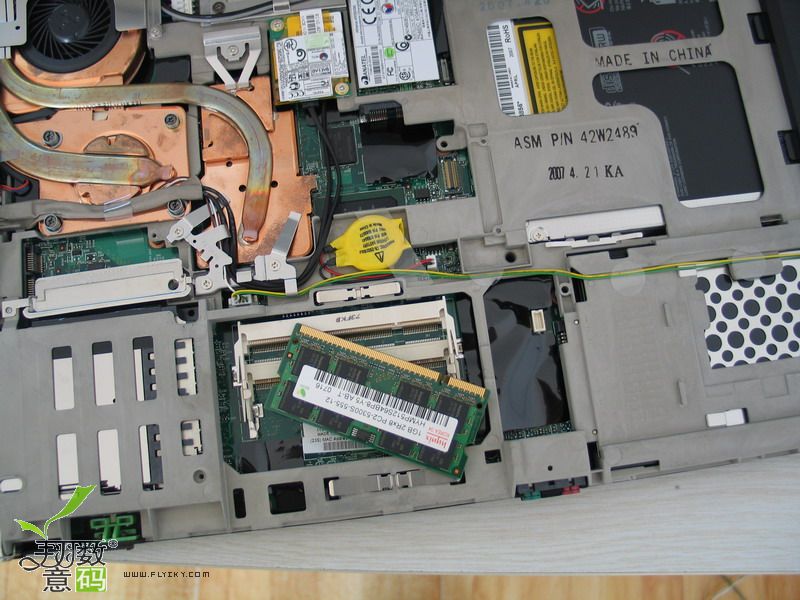

该内存了,把左右两个卡子一推就可以了,简单吧!

该内存了,把左右两个卡子一推就可以了,简单吧!

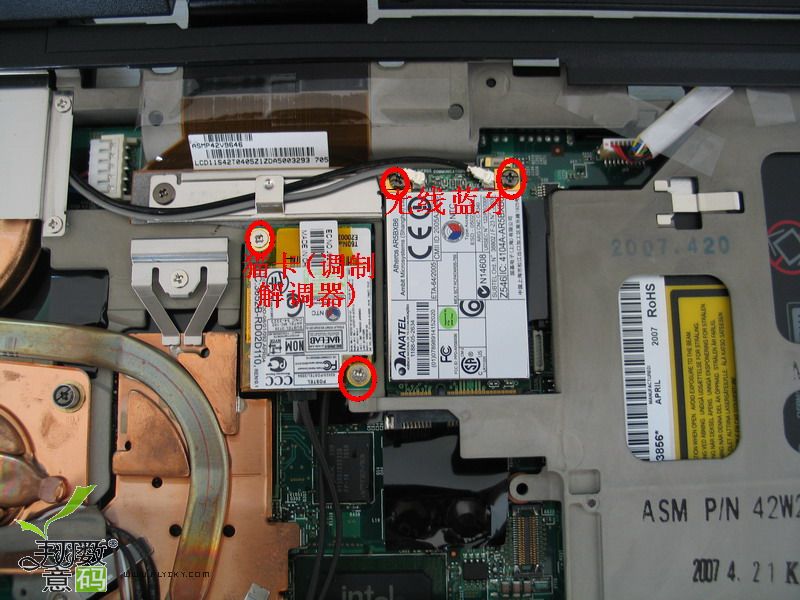

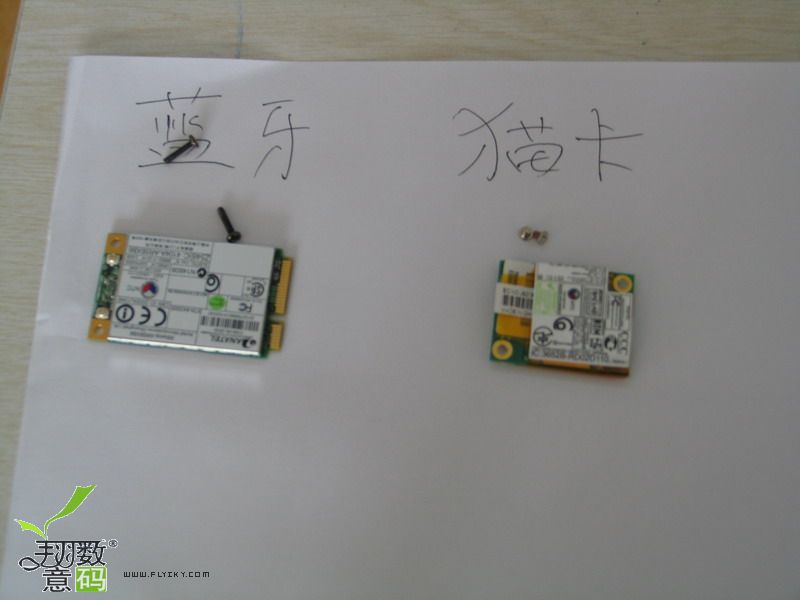

接着来,把无线蓝牙＆猫卡(调制解调器)拿下吧,别忘了拧螺丝啊

接着来,把无线蓝牙＆猫卡(调制解调器)拿下吧,别忘了拧螺丝啊

评分

参与人数 1翔币 +10 收起 理由
boyangwu + 10

查看全部评分

回复

举报

xiaoshao_y
 楼主| 发表于 2007-6-8 14:57 | 显示全部楼层

开始把



<P>&nbsp;</P>
<P>&nbsp;</P>

<P>&nbsp;</P>

鉴于大家都看过T60拆机了(没看过得自己看去),这里我就不罗嗦了,一个字"拆"!把背面你能看得 ...

鉴于大家都看过T60拆机了(没看过得自己看去),这里我就不罗嗦了,一个字"拆"!把背面你能看得 ...
回复 支持 反对

举报

xiaoshao_y
 楼主| 发表于 2007-6-8 16:16 | 显示全部楼层

继续

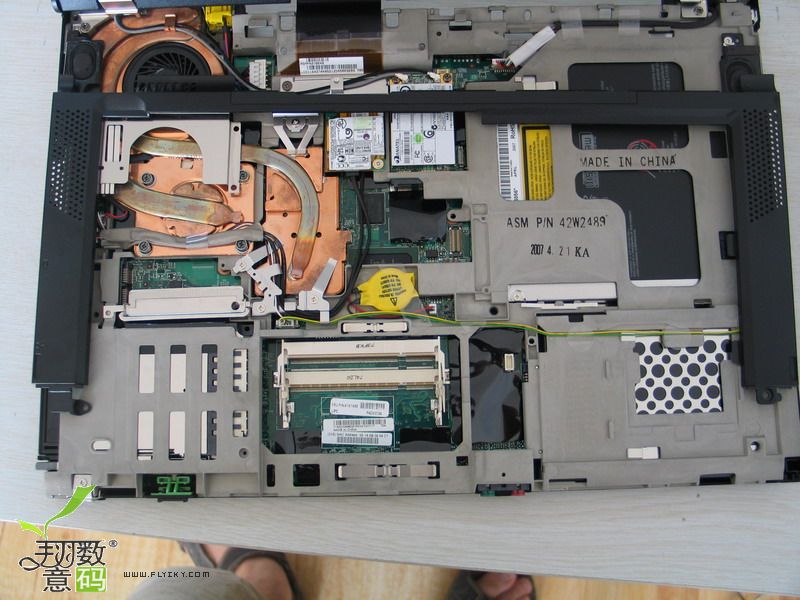

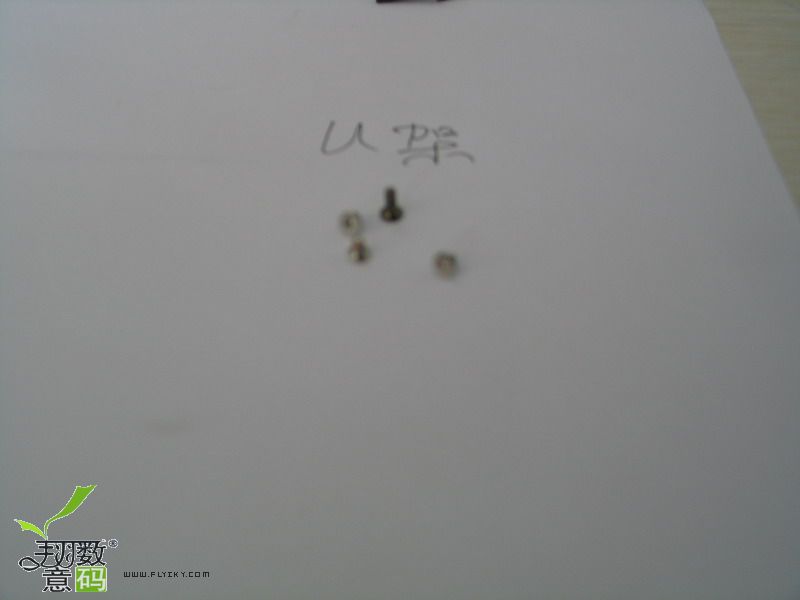

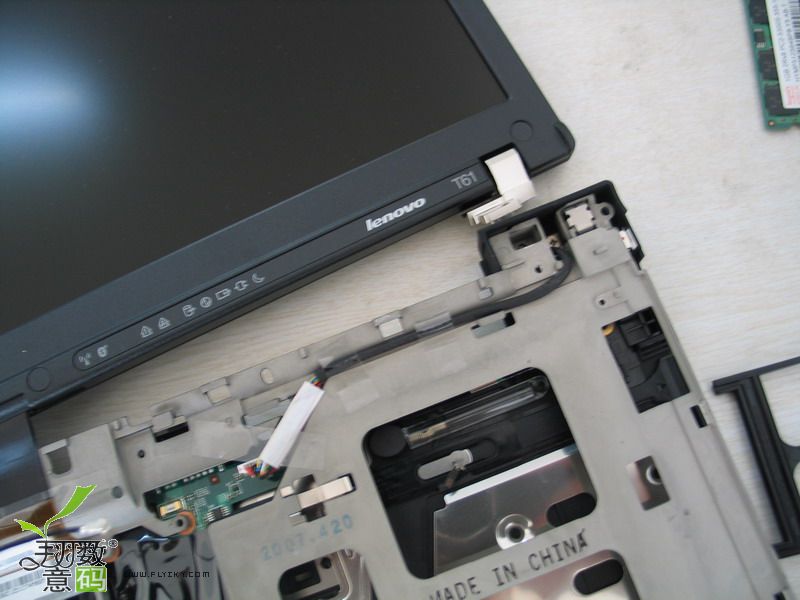

开始拆U型架吧,这里卡子比较多,不要硬来,要胆大心细.

开始拆U型架吧,这里卡子比较多,不要硬来,要胆大心细.

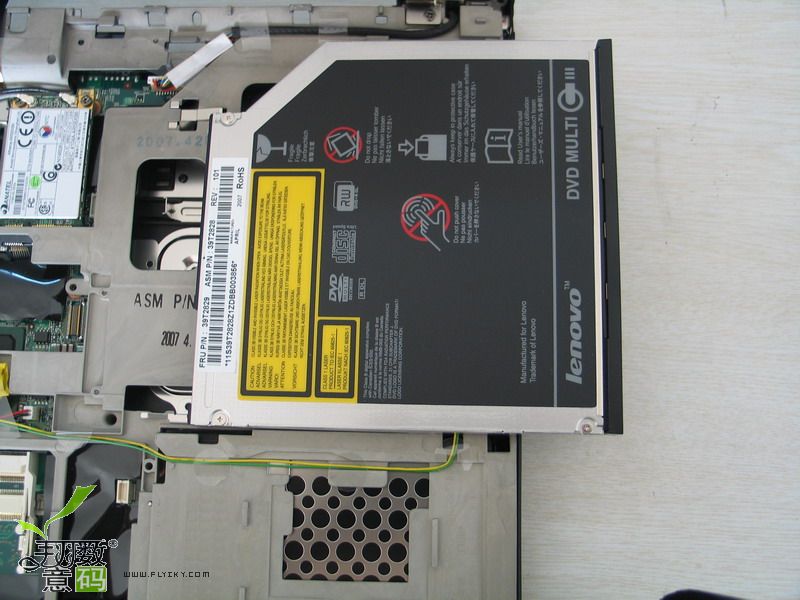

光驱拿下吧,地球人都知道,不说了!

光驱拿下吧,地球人都知道,不说了!

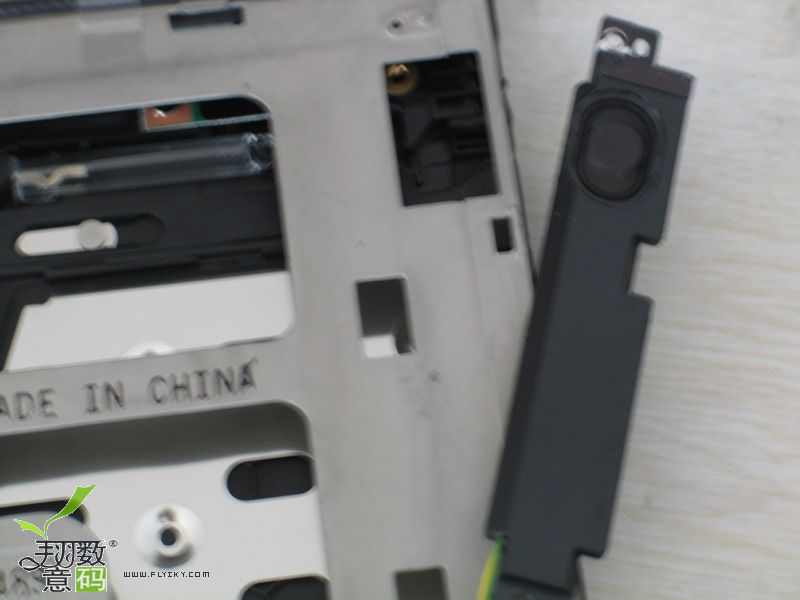

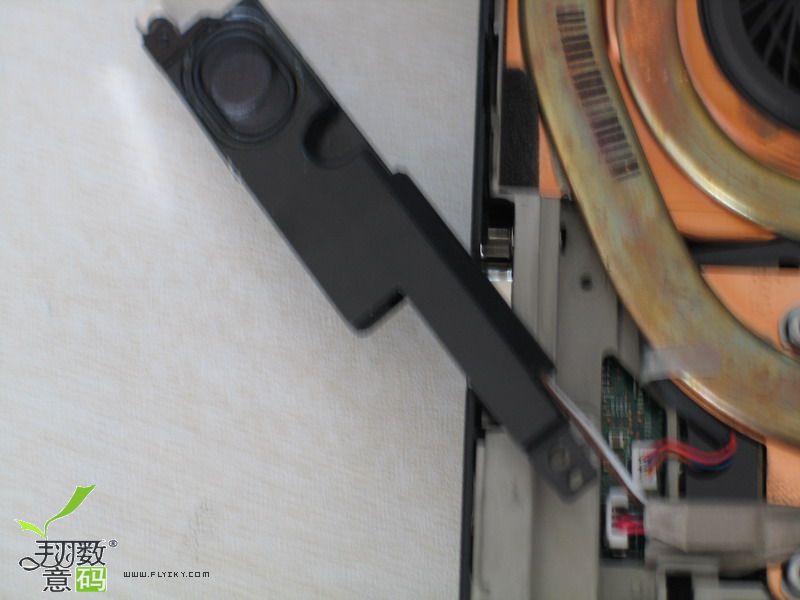

看到音箱了吗?看到了!那好,拆下来吧,别忘了把线拔掉

看到音箱了吗?看到了!那好,拆下来吧,别忘了把线拔掉

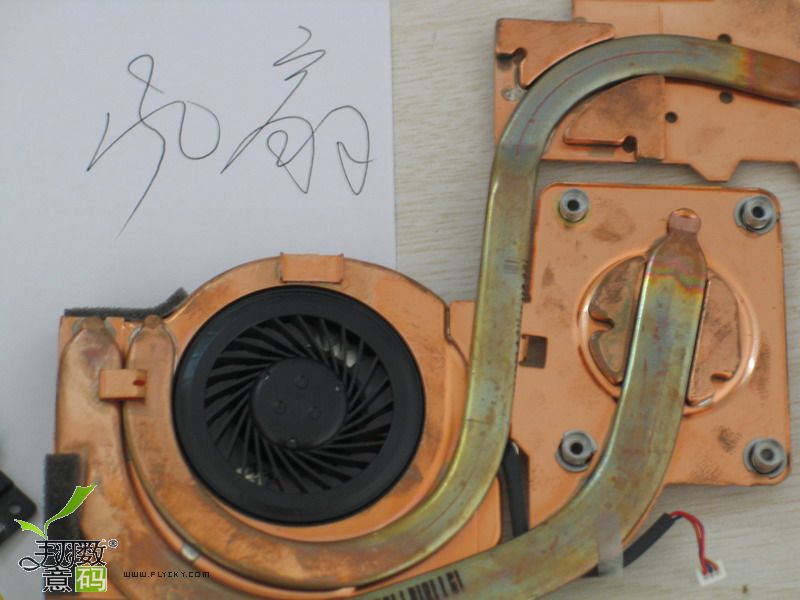

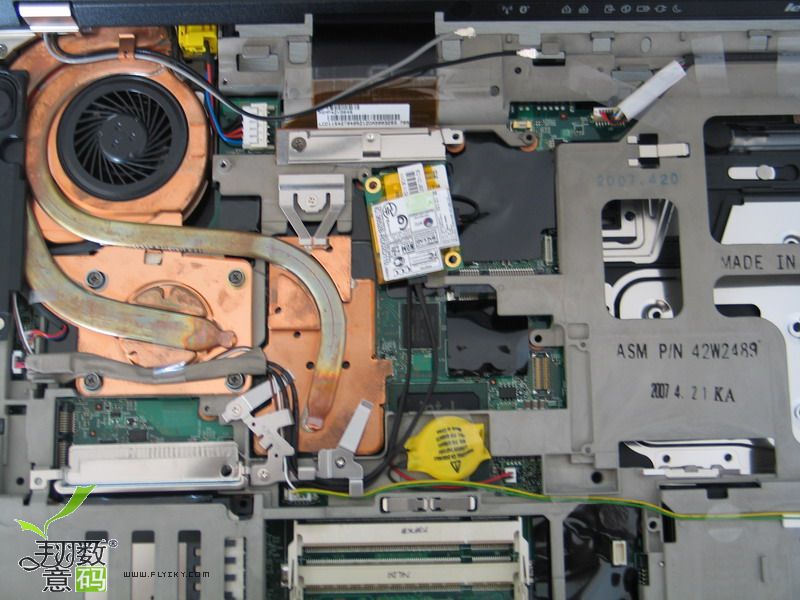

风扇,不得不说的一点,比T60更合理了,散热性能更好了,废话不多说,看图吧

风扇,不得不说的一点,比T60更合理了,散热性能更好了,废话不多说,看图吧
回复 支持 反对

举报

xiaoshao_y
 楼主| 发表于 2007-6-8 16:22 | 显示全部楼层
续上

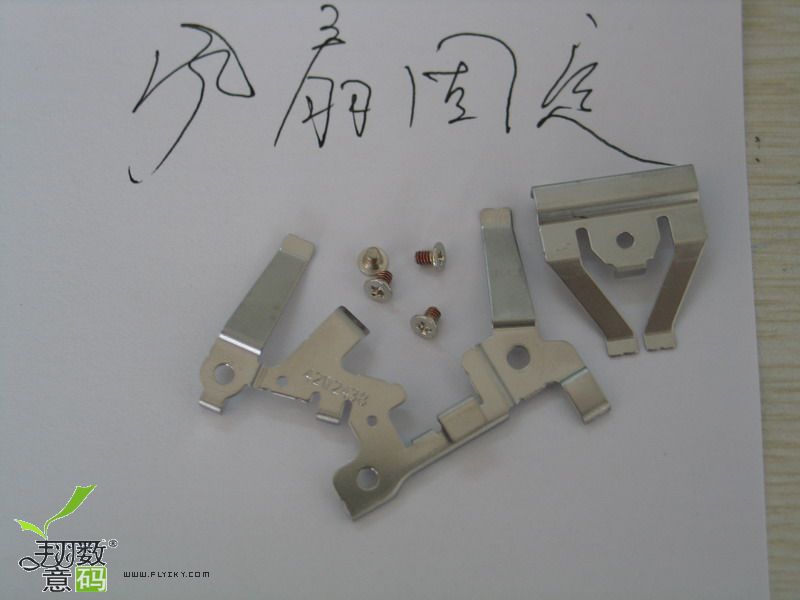

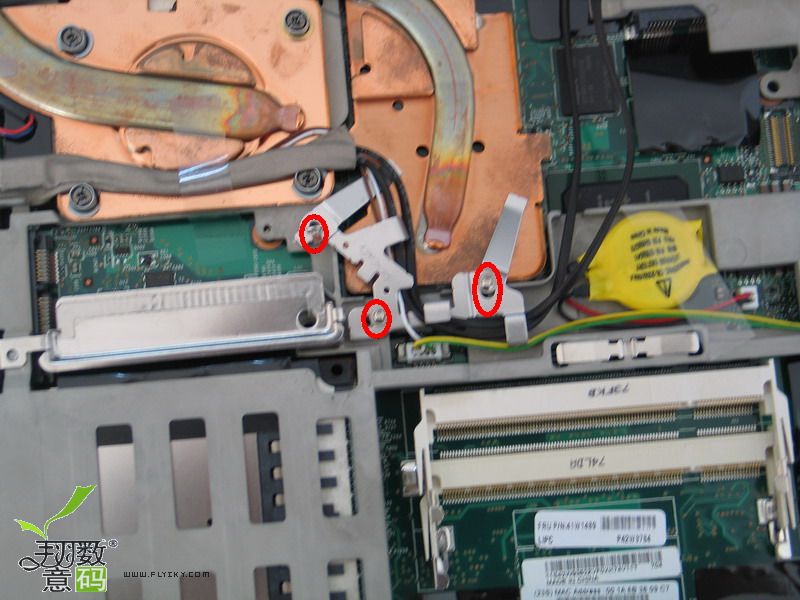

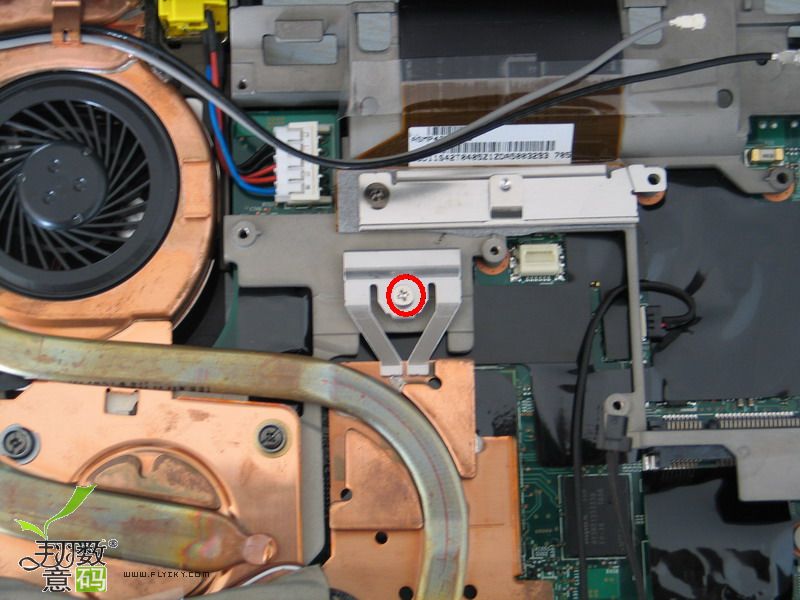

拆风扇首先要把固定风扇得两个小架子卸下来

拆风扇首先要把固定风扇得两个小架子卸下来

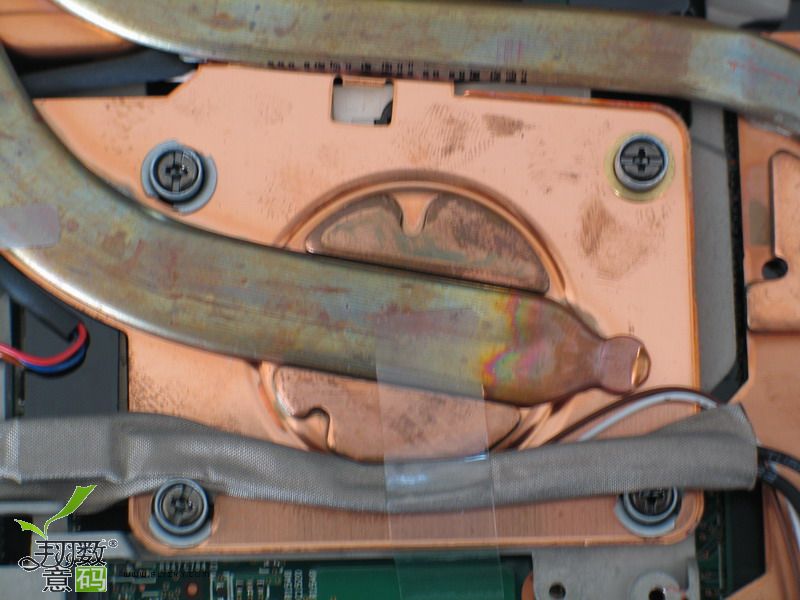

接着把风扇上方的四颗螺钉拧下来

接着把风扇上方的四颗螺钉拧下来
回复 支持 反对

举报

xiaoshao_y
 楼主| 发表于 2007-6-8 16:39 | 显示全部楼层
还有

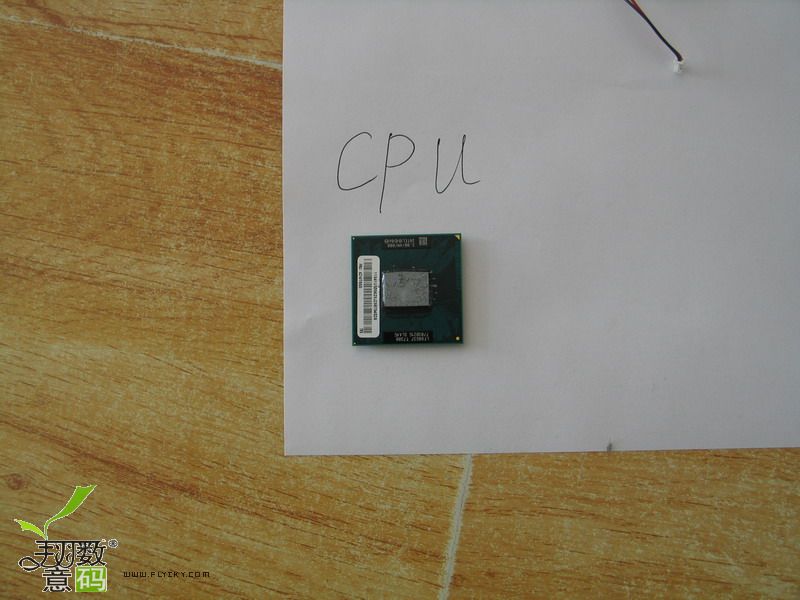

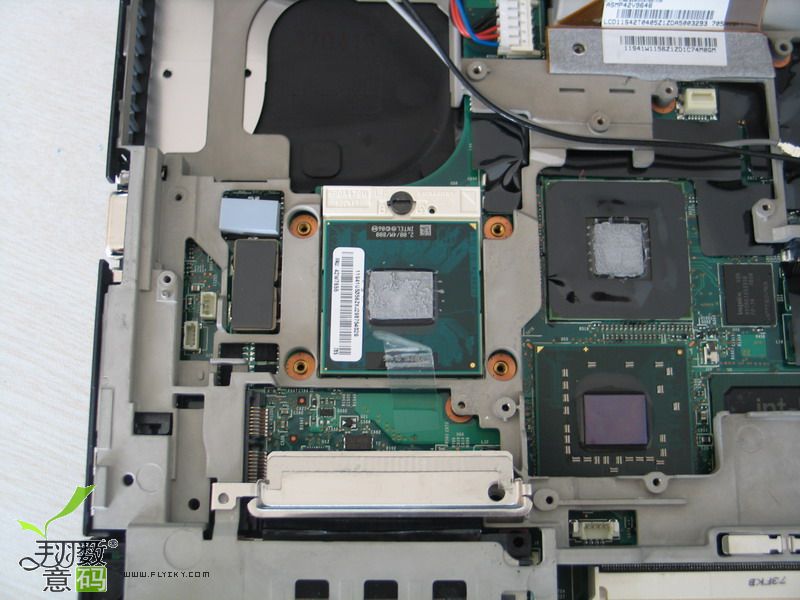

CPU-重要性不说了,小心为上,用一字螺丝刀逆时针180'C

CPU-重要性不说了,小心为上,用一字螺丝刀逆时针180'C

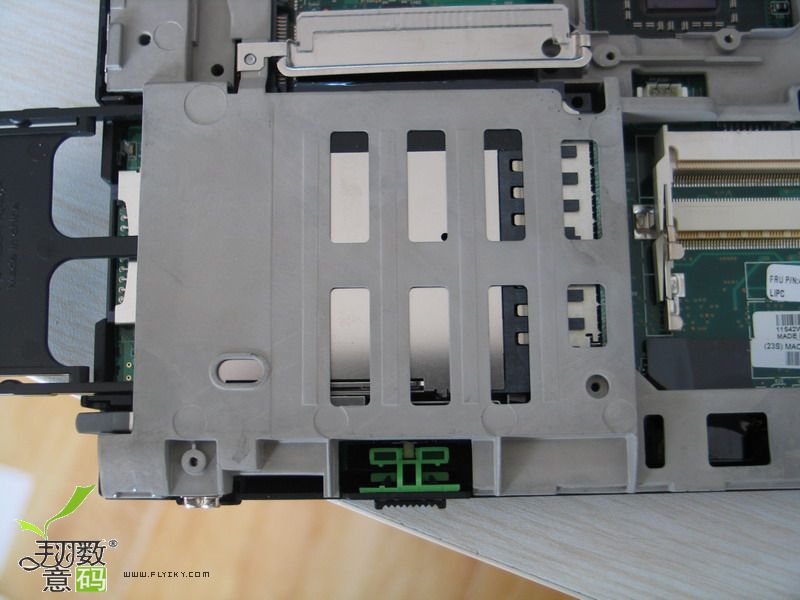

这个是PC插槽,下面是读卡器,相信不会在有人说不方便了吧!

这个是PC插槽,下面是读卡器,相信不会在有人说不方便了吧!

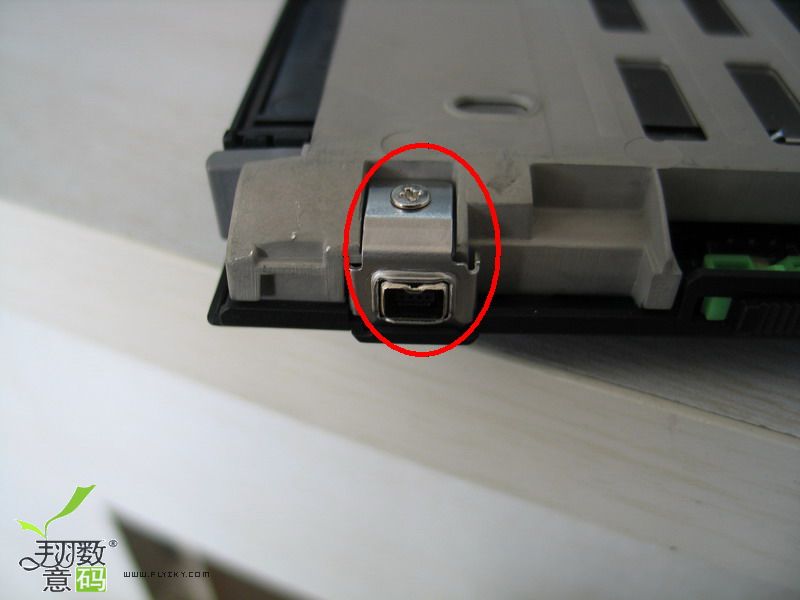

还有还有...1394 !!是不是又省个1394卡的钱!!!嘎嘎

还有还有...1394 !!是不是又省个1394卡的钱!!!嘎嘎

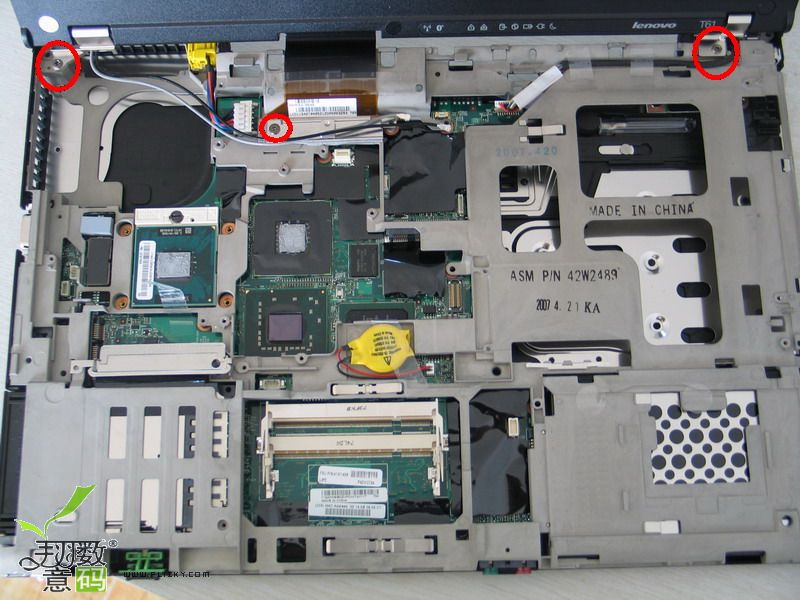

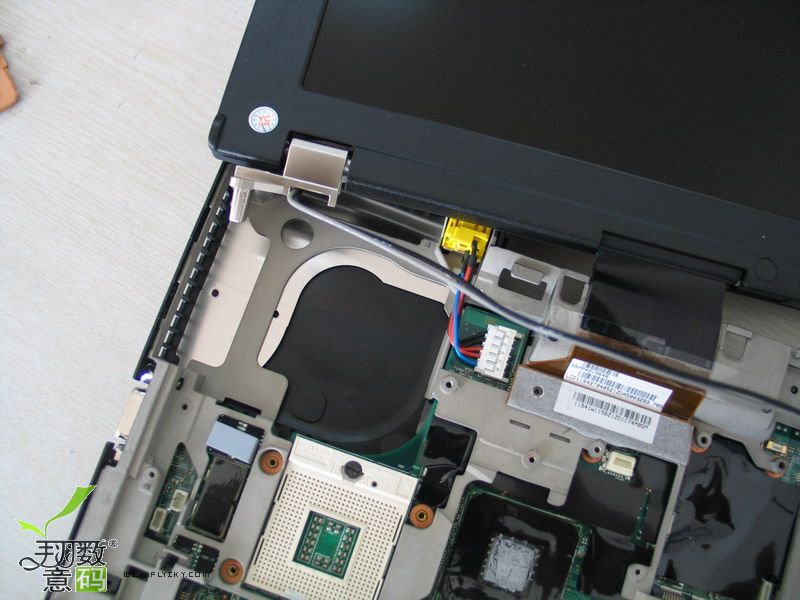

现在,拆屏幕了,简单,拧螺丝吧,

现在,拆屏幕了,简单,拧螺丝吧,

在底座的左右角还有两颗,别忘了,然后就可以拿下屏幕了

在底座的左右角还有两颗,别忘了,然后就可以拿下屏幕了
回复 支持 反对

举报

xiaoshao_y
 楼主| 发表于 2007-6-8 16:47 | 显示全部楼层
还有

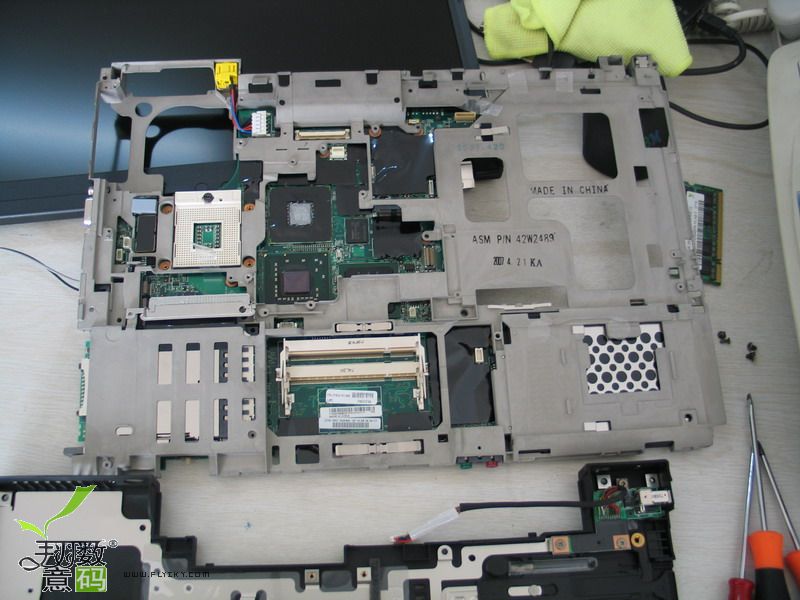

防滚架!重要啊!!!还用说吗???

防滚架!重要啊!!!还用说吗???

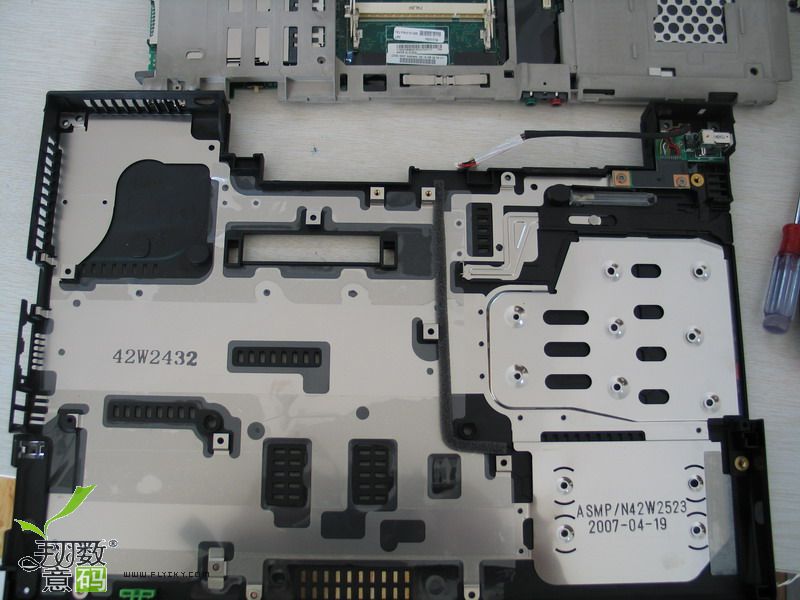

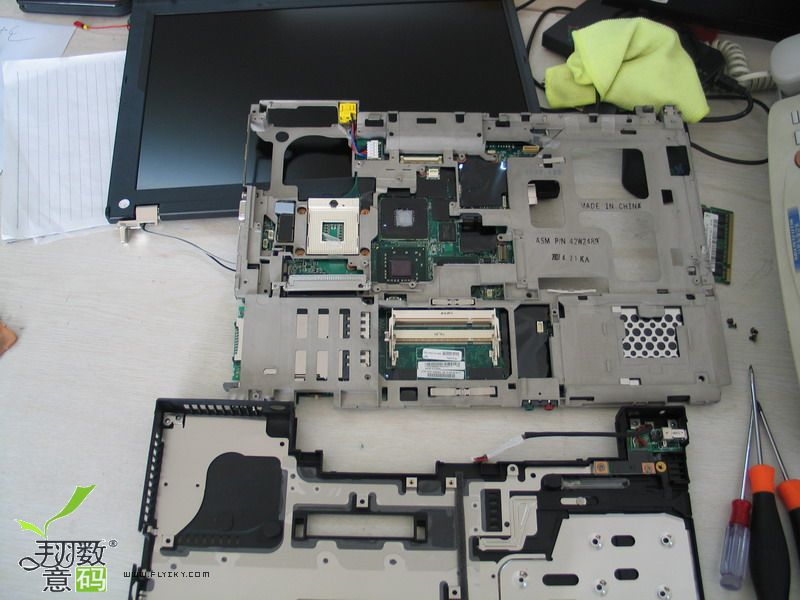

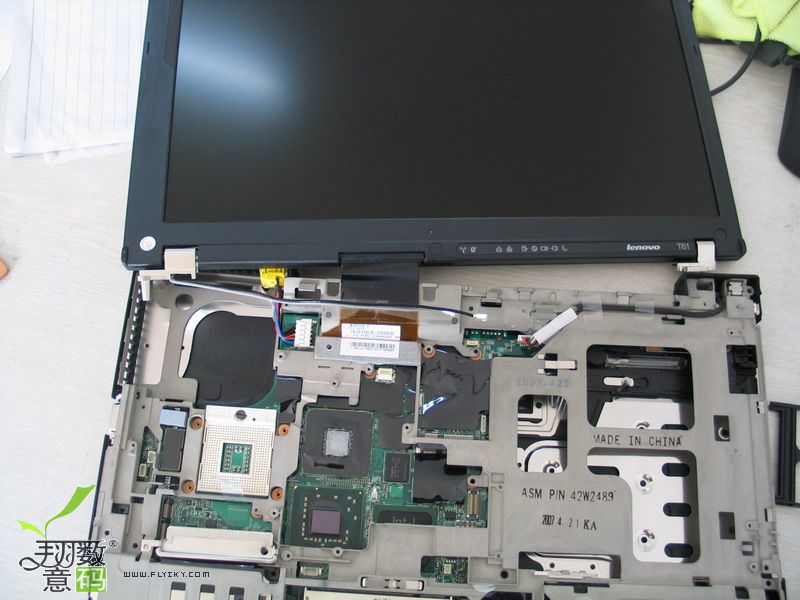

看到了吧!到这里已经大功告成一半了,

看到了吧!到这里已经大功告成一半了,
回复 支持 反对

举报

xiaoshao_y
 楼主| 发表于 2007-6-8 16:51 | 显示全部楼层
到此,你想看得基本上都在了,如果还不过瘾,那把主板也拿下吧!
看完了,装上吧,别多螺丝哦,:(



基于以上内容,Thinkpad并不像大家之前传的那样不堪.科技在进步,Thinkpad也在进步!

[ 本帖最后由 xiaoshao_y 于 2007-6-8 16:58 编辑 ]
回复 支持 反对

举报

diablo83310
发表于 2007-6-8 17:04 | 显示全部楼层
太棒了！！！！知道好好研究研究
回复 支持 反对

举报

褥子
发表于 2007-6-8 17:07 | 显示全部楼层
主板背面，有飞线没？
回复 支持 反对

举报

Pantone
发表于 2007-6-8 17:10 | 显示全部楼层
太酷了 这才刚有就被拆了啊
回复 支持 反对

举报

Pantone
发表于 2007-6-8 17:12 | 显示全部楼层
不知道这台机器被谁买走
回复 支持 反对

举报

accountant
发表于 2007-6-8 17:13 | 显示全部楼层

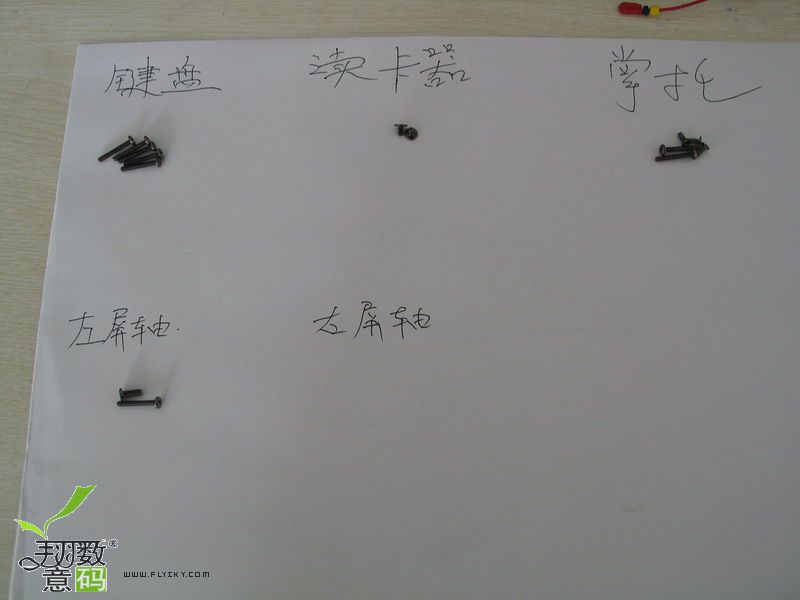

太棒了！看到拆下来的螺丝规整的放在那里，感到LZ是一个有条不紊的人。佩服！
