亲手DIY IBM THINKPAD T43P QXGA的全程实践报告。（附详图和讲解）[转]

httpwzh · 发表于 2007-4-4 17:26

安装BMDC绝缘片。

[ 本帖最后由 sunday 于 2006-4-26 01:43 编辑 ]

图片附件: 安装BMDC绝缘片.jpg (2006-4-26 01:43, 125.74 K)

httpwzh · 发表于 2007-4-4 17:26

安装光驱转接卡。

[ 本帖最后由 sunday 于 2006-4-26 01:45 编辑 ]

图片附件: 安装光驱转接卡.jpg (2006-4-26 01:44, 115.95 K)

httpwzh · 发表于 2007-4-4 17:27


httpwzh · 发表于 2007-4-4 17:28

安放好走线架。然后安装光驱架和硬盘架。

[ 本帖最后由 sunday 于 2006-4-26 02:02 编辑 ]

图片附件: 安放走线架.jpg (2006-4-26 01:46, 129.4 K)

httpwzh · 发表于 2007-4-4 17:28


httpwzh · 发表于 2007-4-4 17:29

安装左侧的金属压条和PC卡槽。注意放好麦克风胶套。

[ 本帖最后由 sunday 于 2006-4-26 09:33 编辑 ]

图片附件: 安装左侧压条和PC卡槽.jpg (2006-4-26 01:49, 131.43 K)

httpwzh · 发表于 2007-4-4 17:29


httpwzh · 发表于 2007-4-4 17:29

此时的鸟瞰图 II。

[ 本帖最后由 sunday 于 2006-4-26 01:51 编辑 ]

图片附件: 此时的鸟瞰图 II.jpg (2006-4-26 01:51, 120.31 K)

httpwzh · 发表于 2007-4-4 17:30

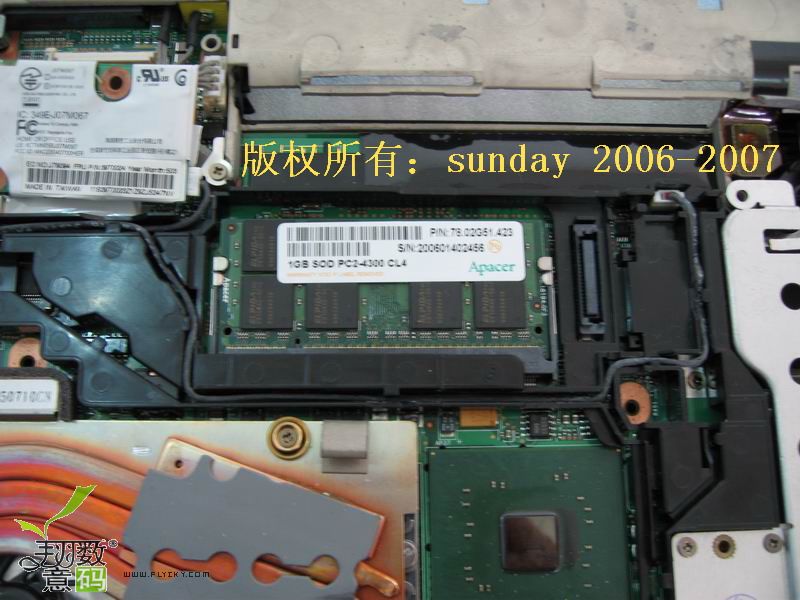

安装内存条。

httpwzh · 发表于 2007-4-4 17:31

安装WIFI卡。

httpwzh · 发表于 2007-4-4 17:32

安装喇叭和BIOS电池。

[ 本帖最后由 sunday 于 2006-4-26 01:53 编辑 ]

图片附件: 安装喇叭和BIOS电池.jpg (2006-4-26 01:53, 107.14 K)

httpwzh · 发表于 2007-4-4 17:33

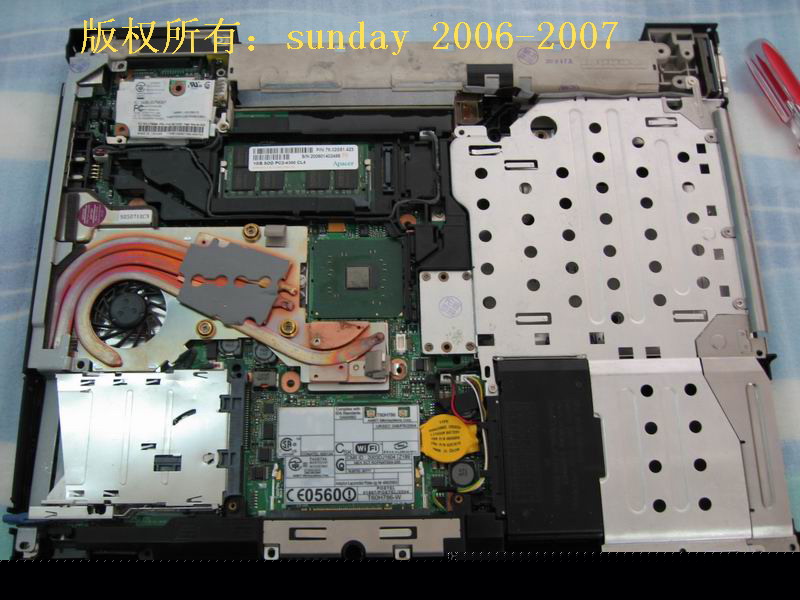

此时的鸟瞰图 III

httpwzh · 发表于 2007-4-4 17:34

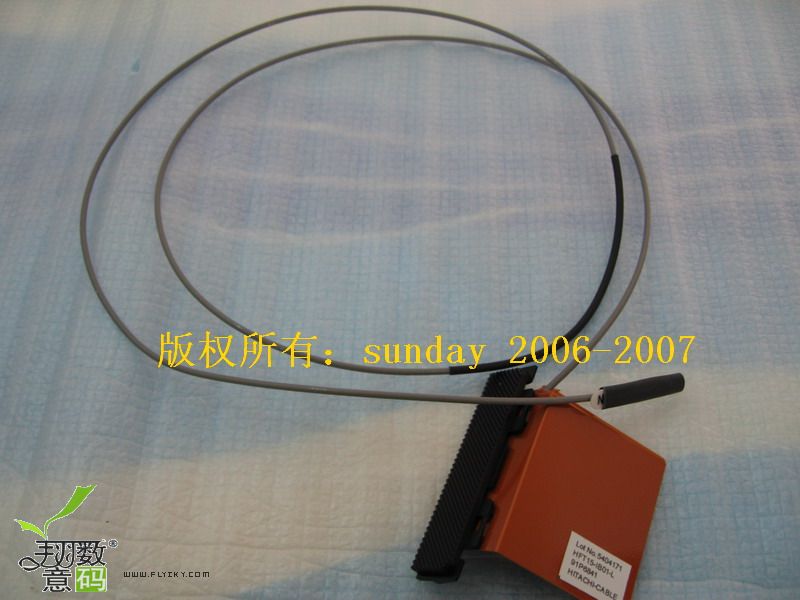

原装WIFI天线。

httpwzh · 发表于 2007-4-4 17:35

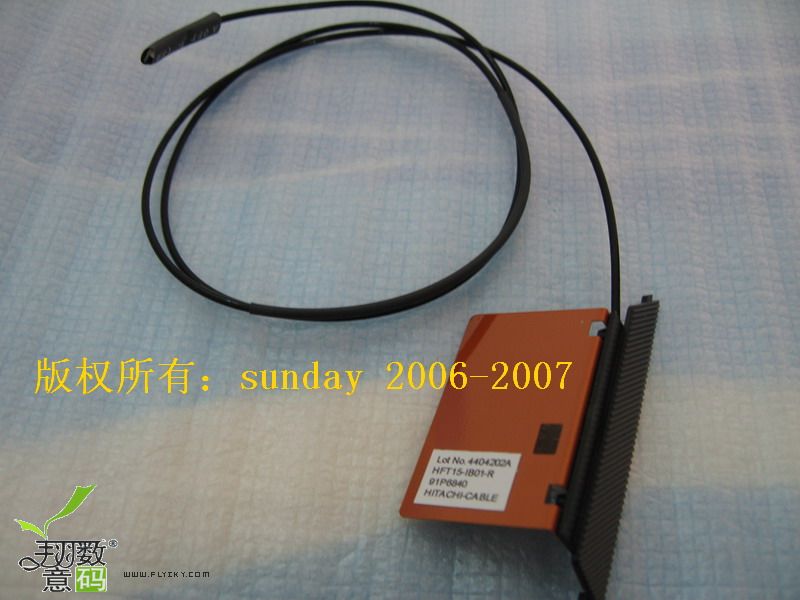

wifi天线

httpwzh · 发表于 2007-4-4 17:36

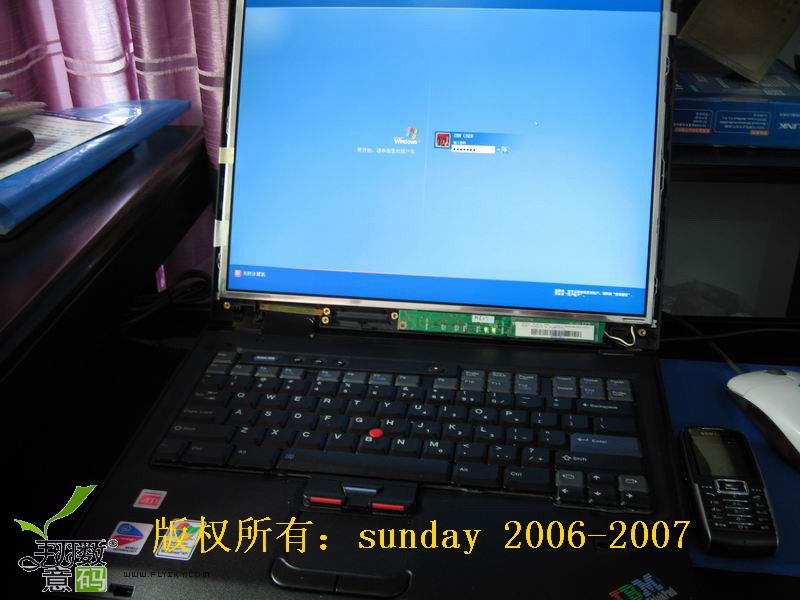

在基本裸奔

的情况下，试机，测试通过。

马上开始安装屏幕咯

httpwzh · 发表于 2007-4-4 17:37

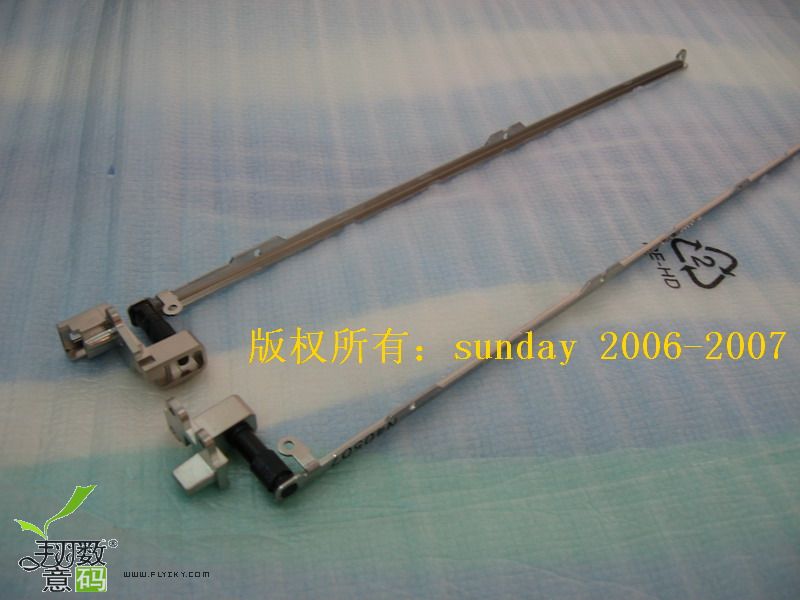

这就是传说中的屏轴。FRU:13R2918

httpwzh · 发表于 2007-4-4 17:38

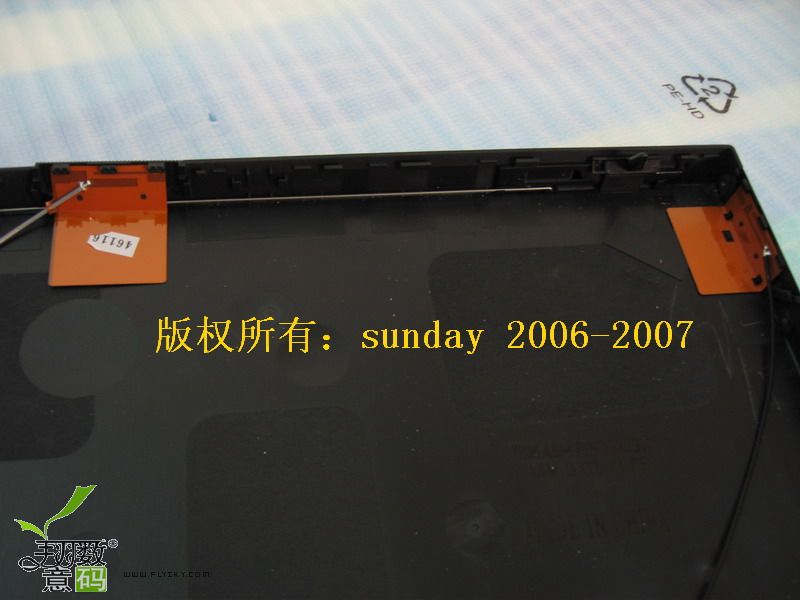

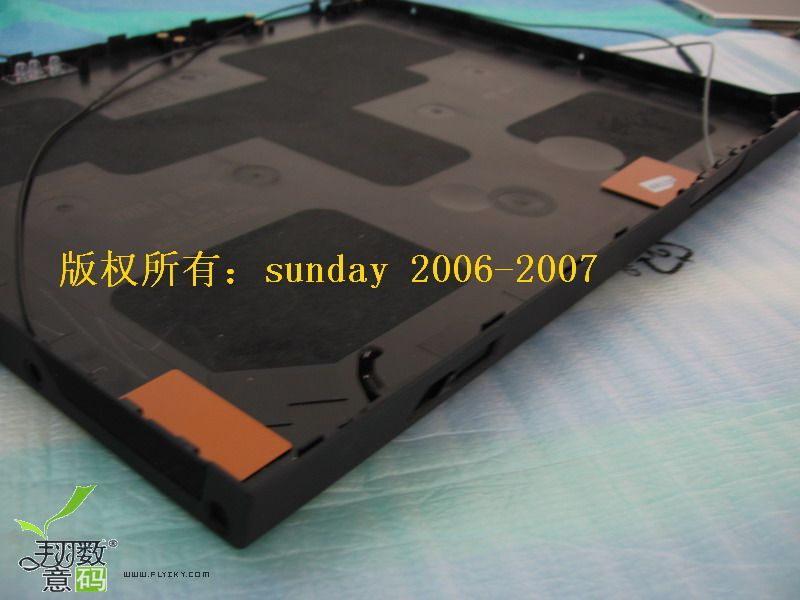

将两根WIFI天线分别安装到A壳对应的位置。

httpwzh · 发表于 2007-4-4 17:39

将两根WIFI天线分别安装到A壳对应的位置。

httpwzh · 发表于 2007-4-4 17:40

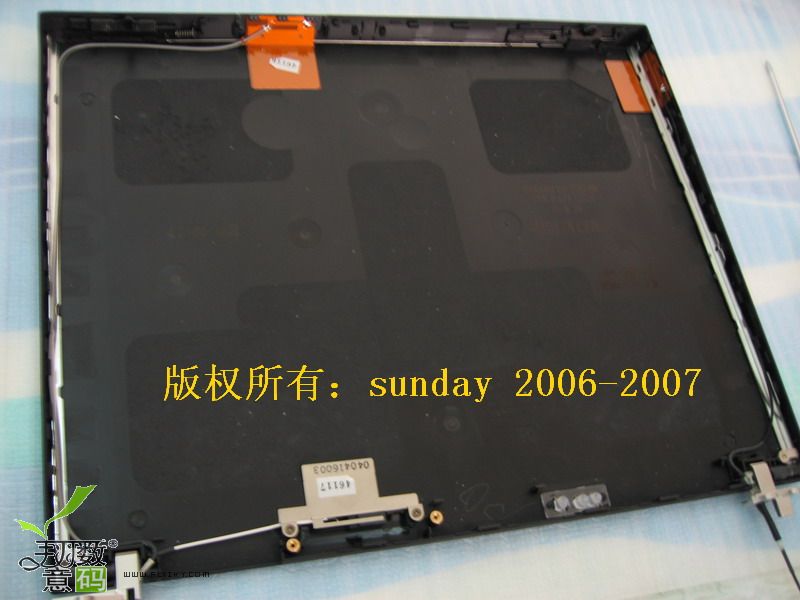

安装好蓝牙天线，放好屏轴，大致排好三根天线的走向。

kantnie · 发表于 2007-4-4 17:40

晕不能贴一块啊

httpwzh · 发表于 2007-4-4 17:42

将QXGA屏放入A壳内，注意高压板与屏线、屏等要提前联好。

屏线上的键盘灯要提前卡入A壳上卡槽内。

注意：两根WIFI天线分别是从左右屏轴里引出来的！！！！！

httpwzh · 发表于 2007-4-4 17:44

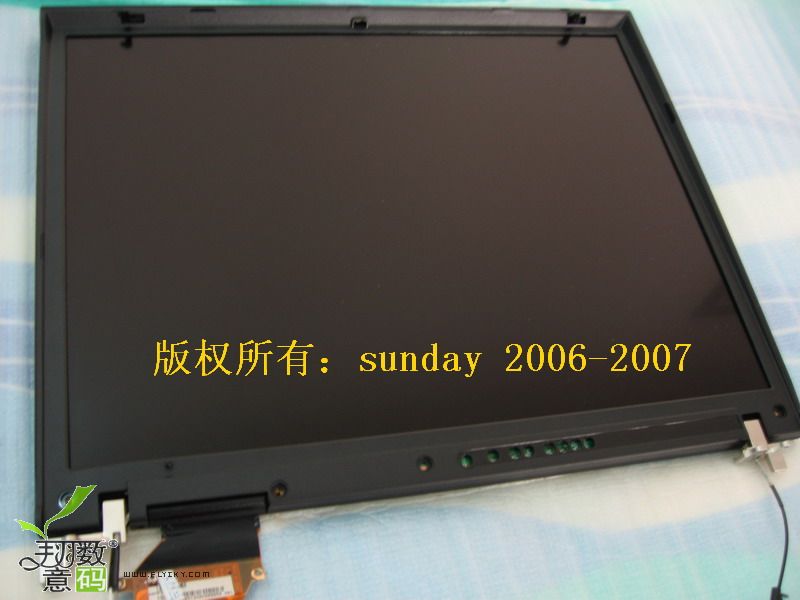

压上屏框，这是个细活。

Pantone · 发表于 2007-4-4 18:03

辛苦辛苦

httpwzh · 发表于 2007-4-4 18:14

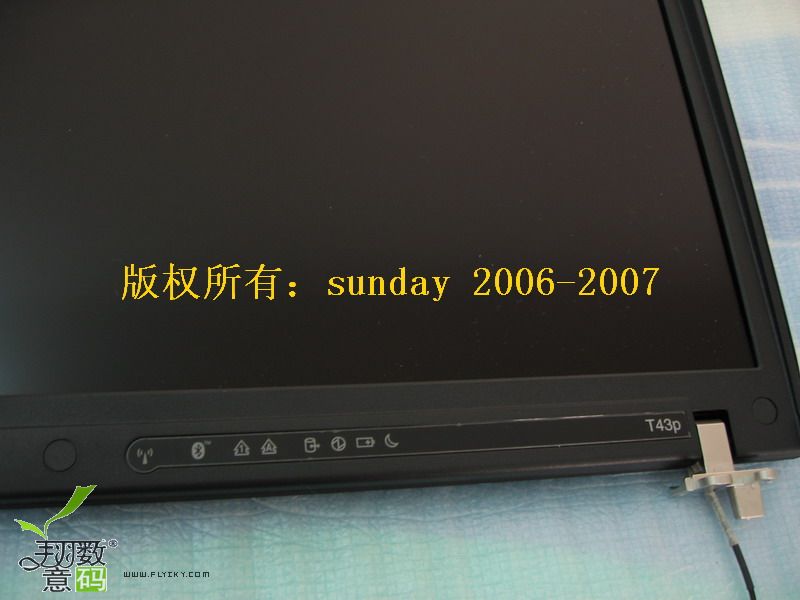

贴上T43P蓝牙面板

httpwzh · 发表于 2007-4-4 18:15

组装好的屏幕，将其左右屏轴插入电池架的空槽中。

[ 本帖最后由 sunday 于 2006-4-26 09:39 编辑 ]

图片附件: IMG_0344.jpg (2006-4-26 02:31, 99.22 K)
