MAX1540/MAX1541双通道脉宽调制(PWM)控制器具有高效率、出色的瞬态响应和高输出精度等优异特性，对于笔记本电脑中，从高压电池降压产生芯片组和RAM（内存）所需低压电源的电路来讲，这些特性是必需的。相关技术文档

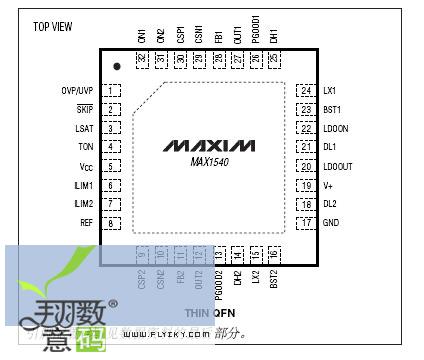

MAX1540芯片技术文档示意图
与真实飞线引脚对比应为以上引脚
引脚定义

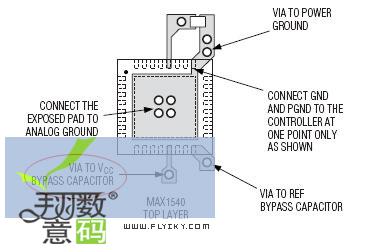

根据猜测，以上引脚为芯片的电源线（Vcc），并经过相关技术文档得知，电源线（Vcc）和地线（GND）间直接接入去耦电容，同时与上述照片相对应，其作用是连接一个旁路电容器到该引脚以减少高频阻抗。
并且相关技术文档还提到，对于噪声能力弱、关断时电流变化大的器件和ROM（光驱）、RAM（内存）等存储型器件，应在芯片的电源线（Vcc）和地线（GND）间直接接入去耦电容。去耦电容的引线不能过长，特别是高频旁路电容不能带引线。 |
|
