ThinkPad T43超频完全手册

chengyi0429

最近和一些网友谈起T60，总觉得最近没什么折腾的，能捣弄的都捣得差不多了，翻下资料，看到国外一些网友玩笔记本超频，心想折腾一下吧，确实有些时间没动过手了，心痒，手也痒了。刚好和网友Ernic谈起，他有颗体质不错的Pentium-M 745，在台式机主板上表现不错，就硬要了过来开始在T43上面的超频之路了。

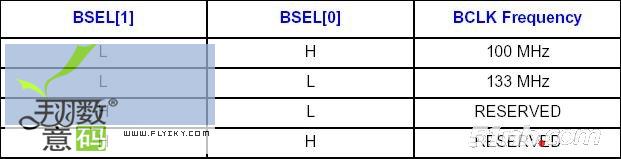

T43作为Rome(T40开发代号)家族的最后成员，可以说是发展得最成熟了，大家可以从早期的散热风扇的变迁感觉到(短管->普通长管->加强长管->T43的超强长管及T43p用的那种覆盖北桥的顶级长管)，所以超频可以说是让T43发挥最后一分的余热吧。说到超频，得先从INTEL的资料说起，其实这些资料在INTEL网站都可以下载到，大家先看这个图，这是INTEL关于Intel® Pentium® M Processor with 2-MB L2 Cache and 533-MHz也就是我们平时所说的Dothan核心533MHz外频(亦称迅驰三代)的一个表格，涉及到915芯片组的FSB频率选择

[ 本帖最后由 chengyi0429 于 2006-2-26 12:44 编辑 ]

chengyi0429

好了，原理弄明白了，下面就开始动手了，原则上来说有两个办法：一个就是直接把CPU两个针脚短接，但是由于CPU针脚太密了，这个办法难度较大；另外一个办法就是从CPU插座下手，加一根很细的铜线，把C16和C15或B16接通。我用的就是第二个办法。
先准备好材料，包括拆机的螺丝刀、插铜线用的镊子，最重要的是短接两个CPU插座针孔的铜线，这个铜线其实很容易找，大家身边都有电话，就用电话线，切断成0.5左右长度，里面有一根线芯，每根线芯都有一组铜线，用刀片或其它工具把那组铜线分开，就可以了，把铜线扭弯成一定的角度，以便一会插到CPU插座相应的针孔上去。

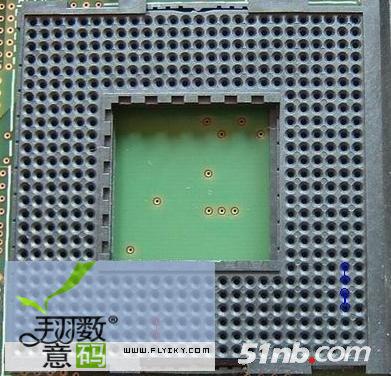

拆机(这里就不多说了)，拆下键盘和CPU，看到CPU插座喽：

chengyi0429

大家可以看到已经被圈成红色的B16和C16两个针孔，以及红色连线，对，就是把刚才准备好的铜线用镊子把它插到这两个孔上面去，然后轻轻把CPU插好，上紧，正常的话只要CPU体质较好，开机就会点亮。如果进入BIOS，你会看到CPU超频之前的频率，因为BIOS读取的只是CPU内部的信息，只有进入系统之后，用相应的软件工具才可以看到CPU的实际工作频率，比如XP的系统属性或CPUz及CPUID之类的软件，OK，超频可以说是初步成功了。

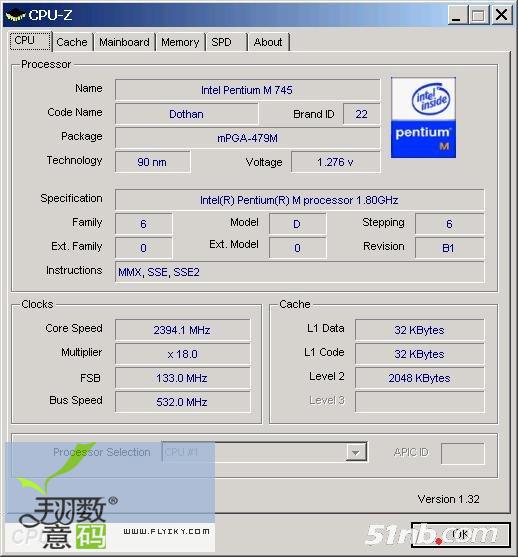

下图就是站长用一颗Pentium-M 745从1.80GHz超频到2.40GHz的截图，其它CPU可以类推，比如Pentium-M 735可以从1.70GHz超到2.26GHz(Pentium-M 780)。

chengyi0429

超频初步成功之后，最重要一件事情就是进行稳定性测试，并不只是开机可以进入系统就行了，如果CPU体质不够好，或者其它情况，导致超频效果不好，轻则死机蓝屏，重则根本开机点不亮。要进行超频稳定性测试，通常有两个软件，一个是大家都知道的SuperPI，平时大家都用SuperPI来测试CPU性能，通常是选择1M位，但为了进行稳定性测试，1M位是不够的，而是要选择32M位，站长的Pentium-M 745超频2.40GHz之后跑32M位花了34分钟34秒(也有一次跑到34分30秒)；另外一个测试软件就是Stress Prime 2004(简称SP2004，前身是Prime95)，这是一款很多超频玩家常备的工具软件，严格的超频测试要用SP2004连续跑15小时以上稳定通过，因为时间关系，平时一般能够跑15分钟以上基本上可以说是通过了。

但是这几天的超频过程并没有上文中描述的这么一帆风顺。大家从第四个截图可以看到，T43给CPU提供的电压只有1.276V，而这个电压对于CPU超频来说往往是不足够的，当这颗Pentium-M 745开机之后，当天就遇到过几次死机，整个屏幕就象凝固了似的，只有关机重启，也遇到过蓝屏，而SuperPI跑32M位时只有3-5分钟就出错跳出，SP2004也只有2-3分钟就报错。

对比其它品牌的笔记本，T43提供的这个电压比其它品牌笔记本的都低，根据网上的资料，象DELL、SONY都对Pentium-M 745在915芯片组机型上提供了1.340V的电压，也找一些网友的T43进行了对比，发现这些T43都只提供了1.276V的电压，包括Pentium-M 745/755，看来这是T43的系统设计所致。

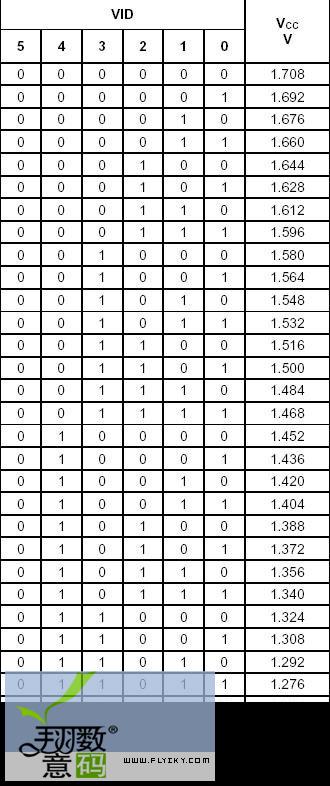

我们平时用来降压或降温的软件如RMClock或CHC，都只能在最高电压的基础上降压而没有加压的功能。超频的通常情况下，一般是通过提高电压来增强稳定性，那么现在怎么提高电压呢？改电路，操作难度高，而且安全系数低，我们还是回到INTEL的技术文档，看下表：

[ 本帖最后由 chengyi0429 于 2006-2-26 12:53 编辑 ]

chengyi0429

上表是INTEL关于电压的识别定义表，其中1表示处于高位，而0表示低位。对于当时提供的电压1.276V的那一行，可以看到是011011，那表示VID5,4,3,2,1,0这五个脚分别是低、高、高、低、高、高，我们要提高电压，要往上对应查找，找到1(高位)的接地，就可以相应改变电压(如果本身是0的就没办法改了)，比如现在把VID1接地，就成了011001，对应的电压就是1.308V；如果把VID0、1都接地，就成了011000，对应的电压就是1.324V。
好了，原理看明白了，就开始操作，站长先把电压调到1.308V(把VID1接地)，测试SuperPI 32M通过，但是SP2004在13分钟多之后就报错，当然平时一般的操作也没什么事，也不再象之前1.276V时候会偶尔死机；再把VID0接地，也就是成了011000，电压提高到1.324V，现在测试SP2004 30分钟之后均正常，基本上达到了稳定性的要求。接线办法如第三个图，把D2和E2接通、F2和G2接通。

电压调到1.324V之后，在CPUZ显示的电压还是之前的值，只是当CPU要求1.276V电压时，会得到一个1.324V的电压，而作一般的操作浏览咱们专门网、QQ、MSN时，CPU温度保持在55-58度(英文版Windows 2000 Server SP4，不使用任何降温降压软件)，和之前的Pentium-M 780相差只有几度；而跑完SuperPI 32M之后是81度，SP2004 34分钟之后是85度，至此，这次超频才算是成功了。

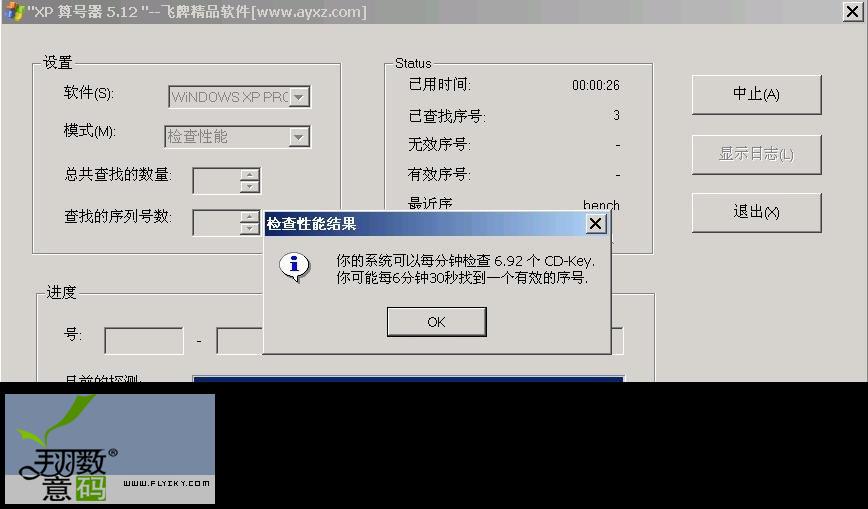

运行XP算号器，达到6.92个/分钟，比Pentim-M 780的6.43个/分钟亦有相应的提高，应该算是目前T43能够达到的最好成绩了，根据INTEL的命名规则，这颗CPU暂时命名为Pentium-M 790，。

这个办法通过国外不少笔记本玩家的使用，经过这几天的折腾，也证实了在T43上面也是完全行得通的，至于Z60t/m，应该原理相通。用T43和Z60t/m的网友们，如果你的机型是Pentium-M 770或更低，赶紧变卖了来买Pentium-M 7x5超频吧，呵呵。
