T61、X61终结者 Think总工程师解读X300(转)

章丘雪铁龙

ThinkPad X300是联想将于近期将要正式推出的一款13.3英寸超轻超薄笔记本，这款笔记本延续了ThinkPad系列黑色的端装外观和小红点等一系列经典设计。但是却首次采用了LED屏幕、9毫米超薄光驱等轻薄配件，力求打造世界最轻薄便携机型（包含光驱）。各方面消息也同时认为，联想希望能够借助X300摆脱ThinkPad在人们心中保守、一成不变的印象（X300是ThinkPad第一款13.3英寸机型），进而提升联想在国内外消费者心中的认可程度。

营运总监落合敏彦先生

ThinkPad X300

章丘雪铁龙

就在昨日，ThinkPad的设计者，日本大和实验室在日本本土召开了一场产品说明会。此次产品说明会由联想日本区产品事业部营运总监落合敏彦先生致开场白，他详细陈述了ThinkPad X300在继承“前辈”机型的技术优势前提下，如何向笔记本电脑三要素“机身重量”、“机身厚度”以及“电池续航时间”发起挑战的自我成长过程。

图示说明了X300是介于T、X系列之间的机型

    落合先生还提到，最新研发的ThinkPad X300将是一款介于T系列与X系列之间的定位，集T系列机型性能与X系列便携性于一身的产品。考虑到此前推出X系列机型在显示面积方面的不足，所以此次X300才改换13.3"宽屏机身设计。同时又考虑到超轻薄便携机型的市场定位，所以X300只标配三芯锂电池，这才实现了1.42Kg的最终机身重量。

章丘雪铁龙

在落合先生的开场白之后，出席此次新品说明会的联想日本大和实验室的总工程师福岛晃先生为我们详细讲解了ThinkPad X300的几条重要改进特性。首先，从液晶屏尺寸上来看，X300采用了分辨率为1440×900点阵的LED背光照明技术的液晶面板外，相比前代X系列机型不仅可视面积更大，而且液晶面板厚度和重量也分别减少了2.5厚米和140g。同时，液晶面板的电能消耗也减少了20%——80%左右，这将大幅度提高电池的续航时间。

右侧X300屏幕相比左侧X61的薄

章丘雪铁龙

其次，硬盘方面，由于ThinkPad X300配备的是价格高昂的64GBSSD固态硬盘，各方面指标将普通2.5英寸笔记本机械硬盘有着显著提高。以Windows Vista系统为例，经反复验证系统启动时间可减少30%左右。由于固态硬盘的非机械构成的构造，其抗冲击性能较2.5英寸机械硬盘提高4至5倍。具体到电能功耗方面，SSD固态硬盘又较2.5英寸机械硬盘降低85%左右。

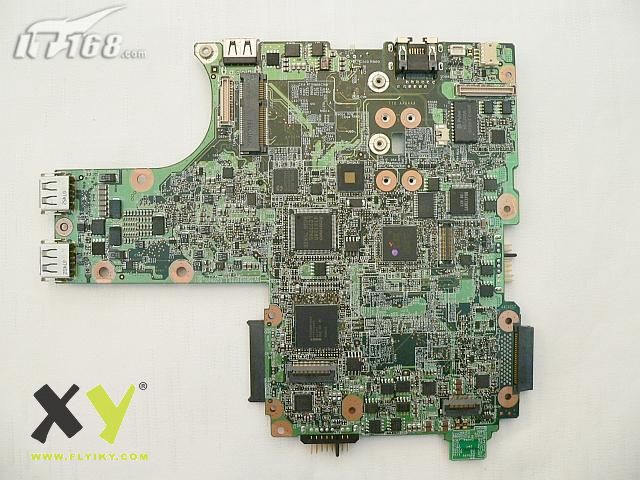

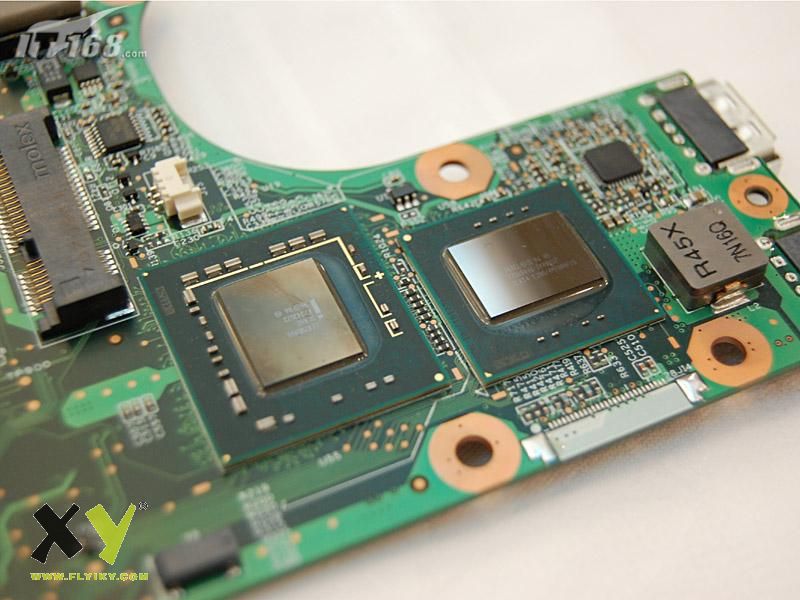

再其次，笔记本主板的小型化设计，也是保证性能的前提下，成就ThinkPad X300至轻至薄的重要贡献因素之一。正如前文所讲，ThinkPad X300 PCB基板由于采用HDI（High Density InterconNECt，高密度互连）制造技术以及英特尔的SFF（Small Form Factor）小尺寸封装移动处理器的缘故，致使其相比T61所用基板面积减少50%，基板重量也减少60%左右。由于基板整体面积的缩小，也就打破了IBM时代ThinkPad产品的设计规则——“为了维持机身强度，基板必须采用贯通机身整体的设计”。

[ 本帖最后由 章丘雪铁龙 于 2008-2-29 16:47 编辑 ]

smartadai

好文章，我还是喜欢T系列的，厚实一点

章丘雪铁龙

机身防滚架

    能最终达成以上突破，我们必须要感谢ThinkPad Roll Cage（增强型防滚架）技术开发成功。由于打造增强型防滚架材质的CFRP碳纤维增强塑料（详见文后备注1）的材料特性（重量更轻、强度更高）所定，我们才得以参照PCB基板具体走型以及内部各配件形状，量身打造一款100%填充内部剩余空间的防滚架。既是在这种情况下，ThinkPad X300较前辈机型X系列相比，机身依然更轻薄了15%左右，这不得不说是个奇迹。

章丘雪铁龙

虽然，CFRP碳纤维增强塑料好处多多，但这种材料也并非完全满足ThinkPad X300的制造需要。由于碳纤维增强塑料自身具备一定导电能力这一特性，直接影响了无线网卡天线的信号收发工作。考虑到此问题，大和实验室为无线网卡天线收容槽这一部位的制造材料选定了具有非导电特性的GFRP（玻璃纤维强化塑料）。这一改进不仅提高了无线网卡的工作性能，而且也进一步降低液晶屏处防滚架的自身重量，官方数据为降低47%。

两种混合材料制成的屏幕外机身

屏幕防滚架材质优势图示

章丘雪铁龙

键盘改进方面，根据主管ThinkPad键盘开发的联想日本笔记本开发研究所的堀内光雄副部长介绍说较前辈机型T61也有着相对明显的提高。设计者在研发键盘输入系统时，为达成最佳操作手感，曾做过上千次应力对比实验，详细比对了不同键帽支撑体系应力差别，最终才定型为图中所示的红色橡胶支撑帽。

    此外为了保证键帽字体的历久弥新，大和实验室为其施加了特殊的表面涂层（官方未详细介绍），以此实现了较旧产品3倍以上的耐磨性。键盘防水方面，设计者也将此前的圆形排水口，更改为长方形排水口，排水效率因此也提高了将近2倍。这对那些经常口渴的“小黑”用户来说绝对是个再好不过的消息。

章丘雪铁龙

电池续航能力方面，虽然ThinkPad X300只标配了3芯锂电池，但结合以上某些低能耗配件的特点考虑，ThinkPad X300显然应该有着不错的续航能力。事实也确是如此，较ThinkPad T61而言X300整体能耗降低了35%，较X61来说X300又降低25%左右。

智能电力管理系统演示

关闭光驱电源的展示

章丘雪铁龙

如此成绩，完全依赖于大和实验室为ThinkPad X300新开发的智能电力管理系统。此系统可自动判断声卡、网卡以及光驱等设备的工作状态，如果以上设备处于非工作状态下，系统就会自动切断设备供电，以达到延长电池续航时间的目的。

新老两代散热装置的对比

    散热系统方面，ThinkPad X300继承采用了此前被昵称为“猫头鹰的翅膀”（详见文后备注2）超静音散热设备。而且由于此次采用的是英特尔小尺寸封装处理器的缘故，也就直接导致了散热系统体积的缩小。据官方数据表明，ThinkPad X300所采用的系统散热装置重量较T61采用的系统散热装置轻约35.6g，而T61的散热装置重量也仅为114g。

章丘雪铁龙

关于ThinkPad X300的市场定位及设计理念方面，联想日本分公司开发设计部部长高桥知之先生为我们做了如下介绍。ThinkPad的黑色经典设计，可以说是象征性的东西。对这个设计的特色，对于其他公司来说绝对没有第二家。同时，从IBM时代开始强调的的坚固性、可靠性，在联想公司这里也会继续延续下去。

高桥知之先生

    ThinkPad X300的设计理念依然延续了从92年开始，由居住在意大利米兰的设计家，IBM当时的设计顾问理查德先生制定的风格——外表质朴、率性，并且有黑色的涂饰以及红色的经典遥杆。高桥先生继续说到：“打开IBM质朴的外表，许多很有兴趣的功能被藏匿其中。我们比喻那就象日本的松花堂盒饭一样精美奇幻。”（编辑语：“唉！每次叙说ThinkPad的设计的时候，必定会牵出这个松花堂盒饭的比喻。”）

章丘雪铁龙

    ThinkPad X300的设计想法，是形状首先要遵从功能优先的设计理念，但两者一定要俱佳才可。只追求功能性，或是只追求形状的产品在ThinkPad眼里都不能说是最好的设计。正因为如此，ThinkPad X300在细节上有了不少变化。例如：腕托部位的涂料颜色、屏幕转轴漆成黑色、A面的ThinkPad标志采用了压花加工，同时还在腕托处加入了立体声喇叭等等……（编辑语：“出于对ThinkPad“粉丝”们意见的尊重，设计师还为ThinkPad X300恢复了红蓝条等经典装饰设计。”）
    高桥先生最后说道：“也正是因为考虑到ThinkPad是面向持续追求功能及品牌认同感的企业用户定位，所以我们才为此延续了15年不变的“小黑”风格。

章丘雪铁龙

备注1：碳纤维是一种纤维状碳材料。它是一种强度比钢的大、密度比铝的小、比不锈钢还耐腐蚀、比耐热钢还耐高温、又能像铜那样导电，具有许多宝贵的电学、热学和力学性能的新型材料。用碳纤维与塑料制成的复合材料所做的飞机不但轻巧，而且消耗动力少，推力大，噪音小；用碳纤维增强塑料来制造卫星和火箭等宇宙飞行器，机械强度高，质量小，可节约大量的燃料。
    备注2：猫头鹰的羽毛非常柔软，翅膀羽毛上有天鹅绒般密生的羽绒，因而猫头鹰飞行时产生的声波频率小于1000Hz，而一般哺乳动物（包括人类）的耳朵是感觉不到达么低的频率的。

wuchenyi

楼主辛苦了。。。

fishhead

这玩意实在是太贵了……

dlx1986

好薄、好强、好有特点……

accountant

如果这款机器是T/X的终结者，TP就完蛋了。

accountant

原帖由 章丘雪铁龙 于 2008-2-29 16:57 发表
备注1：碳纤维是一种纤维状碳材料。它是一种强度比钢的大、密度比铝的小、比不锈钢还耐腐蚀、比耐热钢还耐高温、又能像铜那样导电，具有许多宝贵的电学、热学和力学性能的新型材料。用碳纤维与塑料制成的复合材料所做 ...

碳纤维的硬度如何？

funfungo

很强大，，，不过实在买不起，，，，

kilov

让apple的那款机子和x300做的对比，尤其是抗冲击性能，看看谁的强大

zhaodelfly

不错，长见识咯

kilov

我觉得这款机子根本谈不上是T/X系列的终结者，顶多是个方向
等出了速度更快，能耗更低的芯片，容量更大的ssd的时候才能说是这样的狂言

LinkAge

apple的机子我相信没有小黑抗冲击强

steveliu

就是太贵，没办法呀~~~

gm5882

好不容易变成中国的牌子，冒了几个日本人出来，心里咯噔咯噔的
