维护手册中的世界 —— 一窥61系列外观之外的东西

jreey8707

自从Lenovo于5月发布ThinkPad家族的最新成员，T61、R61、X61与X61s后，有关其外形的评论或者说是叫骂声便在网上不绝于耳，对此些意见，我采取了刻意无视的态度，其原因并非我乃联想蜜之一员，而是希望透过外观，更多地看看新ThinkPad内在的东西。5月15日、21日，T、R、X61的硬件维护手册的发布，给了我这样的一个机会。

Hardware Maintenance Manual for ThinkPad X60, X60s, X61, X61s


大概是两年前，我就开始收集ThinkPad的硬件维护手册。最初的目的很简单，无非是希望靠硬件维护手册中众多精确的矢量图与FRU信息，准确地获知各个型号的配件信息与拆装方法。从中渐渐读出一些拆装方法以外的东西，此乃后话。

每次ThinkPad有新机发布，必将在第一时间发布其维护手册。因此早在61发布前，我就在官网等待维护手册的发布。今次第一时间下载到，不敢怠慢之，即刻与大家分享心得，并在此略谈一下61之于60的继承与变革。

      抛开Z系列与X系列暂且不谈，T、R两系列从60到61的变化，完全可以用大刀阔斧来形容。借用网友的话，“这还是小黑吗”。诚然，外观上，特别是以前不曾出现过的14寸宽屏型号外观出现了巨变，而以往T系列当仁不让的头牌，14寸4:3型号却仍犹抱琵琶半遮面，使人颇为不解，不过，即使是如此不同的小黑，还仍然继承了T的名号，也并不是毫无理由。这一点，就要在维护手册中找到答案。

[ 本帖最后由 jreey8707 于 2007-6-26 14:33 编辑 ]

jreey8707

一、T61为什么称作T61？

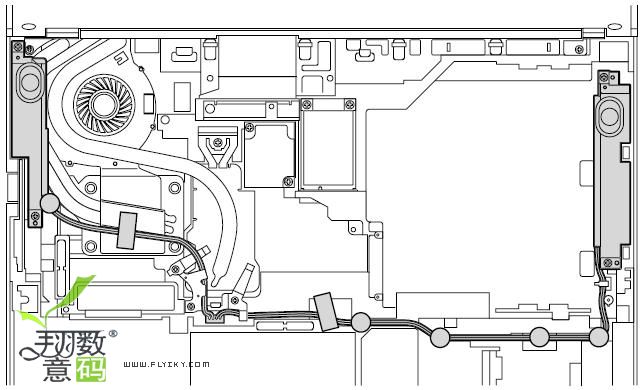

  T61先期发布的只有14.1" 16:10版本，这是以前从未出现过的模具，而众所周知，这套模具的端口布局也与以往T系列大相径庭，那么它是否是真正的T系列继承者呢？我们不妨看看T61的内部布局:

1

如果还记得T60的键盘下面的风景，我们应该可以发现，这个器件布局，正是T60器件布局的翻版。

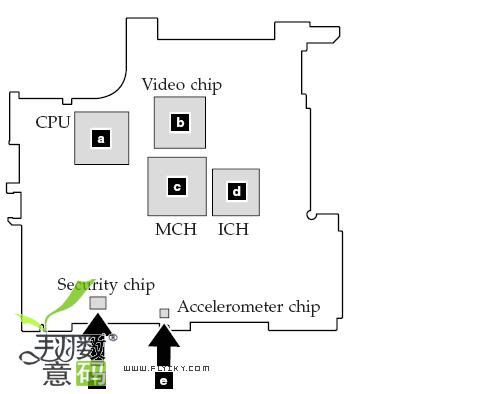

再来看一下关键IC的位置：
以下是T61主板

2

可以看到即使它们不是完全相同，也是一脉相承。
既然T61的元件布局与T60如此相似，这也就是表示它的发热布局也应与T60相近，因此，可以采用与60相同的散热思路来解决发热问题。从第一张图中，我们已经很清楚的看到，T61的风扇是与60极其相似的。

jreey8707

二、R61与T61是兄弟？还是同体？   此次公布的硬件维护手册，对于14.1" 16:10宽屏版机型，R61是与T61共享同一本维护手册。这在ThinkPad自从2001年按系列细分后还是从来没有过的事情，这也预示着T61与R61的配件互通度达到了前所未有的水平。

        在T4/R5时代，曾有一段TR配件可以混用的日子，但那主要集中在主板及其周边内容，上半身还是各不相同，R5相对T4厚出许多。而现在的R61相对T61，则又跨出了一大步：对于14寸宽屏机型，T与R的上半身除了简单的两个贴纸（注明T61/R61的灯板条，与注明系列的ThinkPad LOGO）外，已经没有任何不同。

   在整部维护手册中，注明了T、R之分的配件也只有光驱、机体框架（也就是下半身防滚架）、掌托、底壳、主板、风扇这几个配件。其中的主板虽注明了FRU的区别，实际上相互通用的可能性至少也在十之八九，整套模具称得上不同的，只有因为光驱厚度不同而带来的机体厚度的区别与配置的区别，此外R的主板也有不带1394的低配型号。除此之外，T与R的区别已经趋近于0。

jreey8707

三、从15寸的R61一窥T61p

        T61p也如4:3版T61一样，至今还未公开，但限于其显卡功耗，基本可以肯定的是，T61p已经告别了14寸的型号。剩下的自然就是从T60p就开始使用的15.4寸16:10模具。另一方面，15.4寸R61的维护手册却异常慷慨地先期公布。鉴于14寸宽屏型号的T、R间密不可分的关系，我们也可据此推断一下T61p的端口布局。

        在15.4寸T60p上即已留下的四合一读卡器位置终于在R61上得以圆满，相信T61p没有可能将其省掉。
15.4寸R61使用的标准电池是与T60相同的5.2Ah 6芯电池，这一方面，T61p应当也是一致的。

        1394位于R60的老位置，即左视图PCMCIA/Express槽右侧小空间。既然T61已然加入1394，T61p又并非没有条件，不应在这一点顽固不化。

      在R61上，S-Video重出江湖，位置在后视图电池左侧的空间上。我也希望T61p不要在这里吝啬。

      在14寸宽屏型号上饱受诟病的音频端口位，出现在了T60/R60的传统位置。从种种信息看到，15寸的T61、T61p以及14寸4:3的T61都将如此处理，而不是放在前方。

jreey8707

四、其他想说的话

1. 关于14寸宽屏型号的PCMCIA与读卡器。
    根据维护手册，这个可以选择PCMCIA/Express Card的组合、PCMCIA/4-in-1读卡器的组合与PCMCIA/智能卡(Smart Card)读卡器的组合.
这是ThinkPad的看家技能，扔了谁也不会扔了它。以前有人说可选，是不正确的。你是不能不选ThinkLight的。
3. 3G内存还是4G？
   这次在维护手册里明确写道，即使你安装了4G内存，限于当前32位架构之缘故，也只能够使用3G。
4. 60系列是否可以使用Turbo Memory Card？
      ICH7M是否支持TMC呢？这个不要问我，应当问Intel。但我估计，98%是不能够用的。
5. 与以前60系列的配件通用性？
      5.1 键盘通用吗？
     R61不分14、15寸，键盘都是一致的，与T61也相同。但是它们的FRU却整套更新了。从拆机手册看来，螺丝孔没有明显的位置变化，估计通用可能性：90%
      5.2 上半身通用吗？
      如果你是指15.4寸，至少R61的上半身是无法与T60通用的。如果你是指14寸4:3，这个我也得睡一觉才能清楚。没有办法，毕竟多了个Roll cage。估计通用可能性：5%
5.3 光驱通用吗？扩展坞？电池？
      唯有14寸宽屏采用了4/6芯电池，这是不可能与以前的T60通用的，其余光驱、扩展坞是肯定通用的，而15寸/14寸4:3型号的电池，也至少有95%的可能性通用。
      啰里啰唆说了许多，如若大家可以借此对新的ThinkPad有一个新的认识，我便感到非常高兴了
